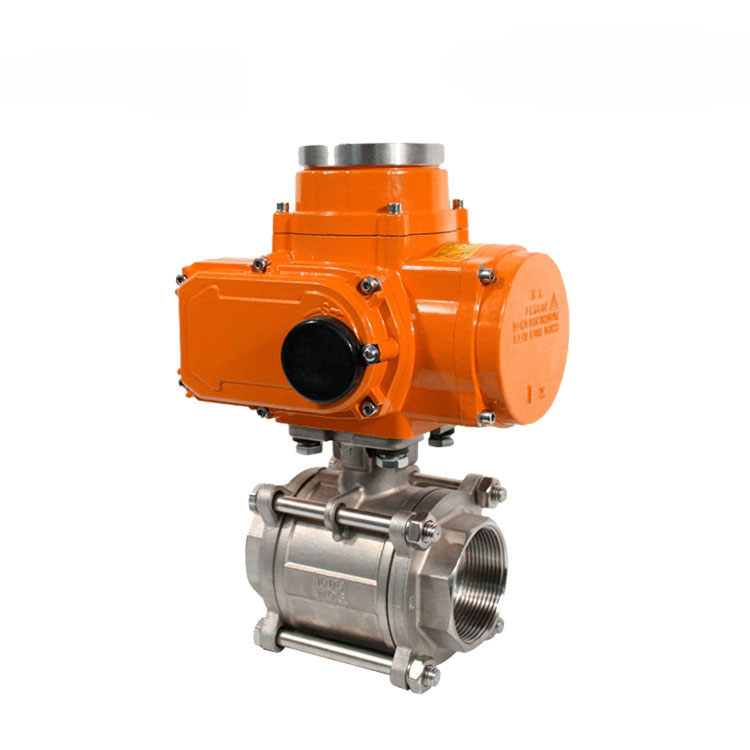

防水电动三片式螺纹球阀
防水电动三片式螺纹球阀

产品型号

HK60-Q-3PS

公称通径

DN08-DN100

阀体材质

SS304  SS316

阀座密封

PTFE:-20℃~180℃

PPL:-20℃~250℃

使用电压

DC-12V, 24V; AC-24V, 110V, 220V, 380V

适用介质

水、液体、气体、油、粉、蒸汽、酸碱腐蚀性介质


TOP系列防水电动执行器用于控制0°~90°旋转的阀门及其他同类产品,如蝶阀、球阀、风门、旋塞阀、百叶阀等,它以AC24V、110V、220V、380V交流电源和DC24V直流电源为驱动电源,4-20mA电流信号或0-10VDC电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制。

在线咨询

咨询热线:13556667439

技术参数
执行器参数
安装注意事项
  •

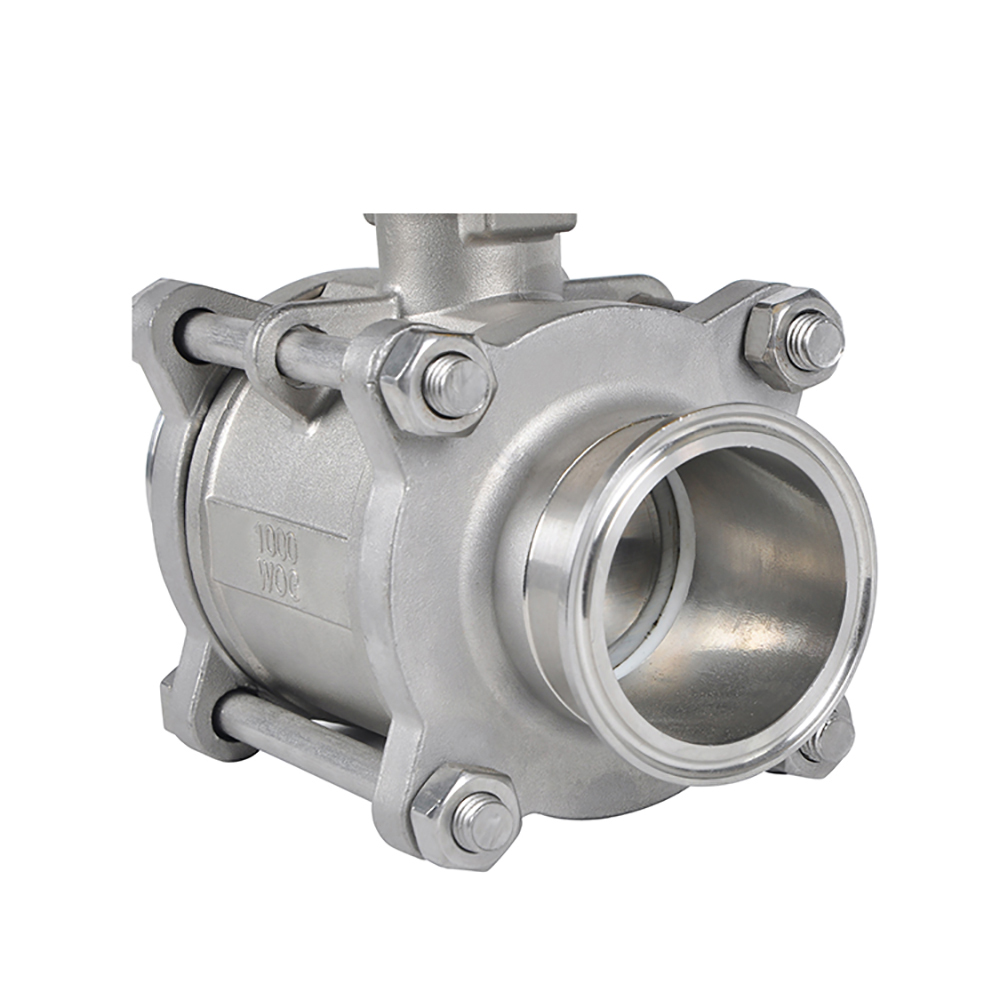

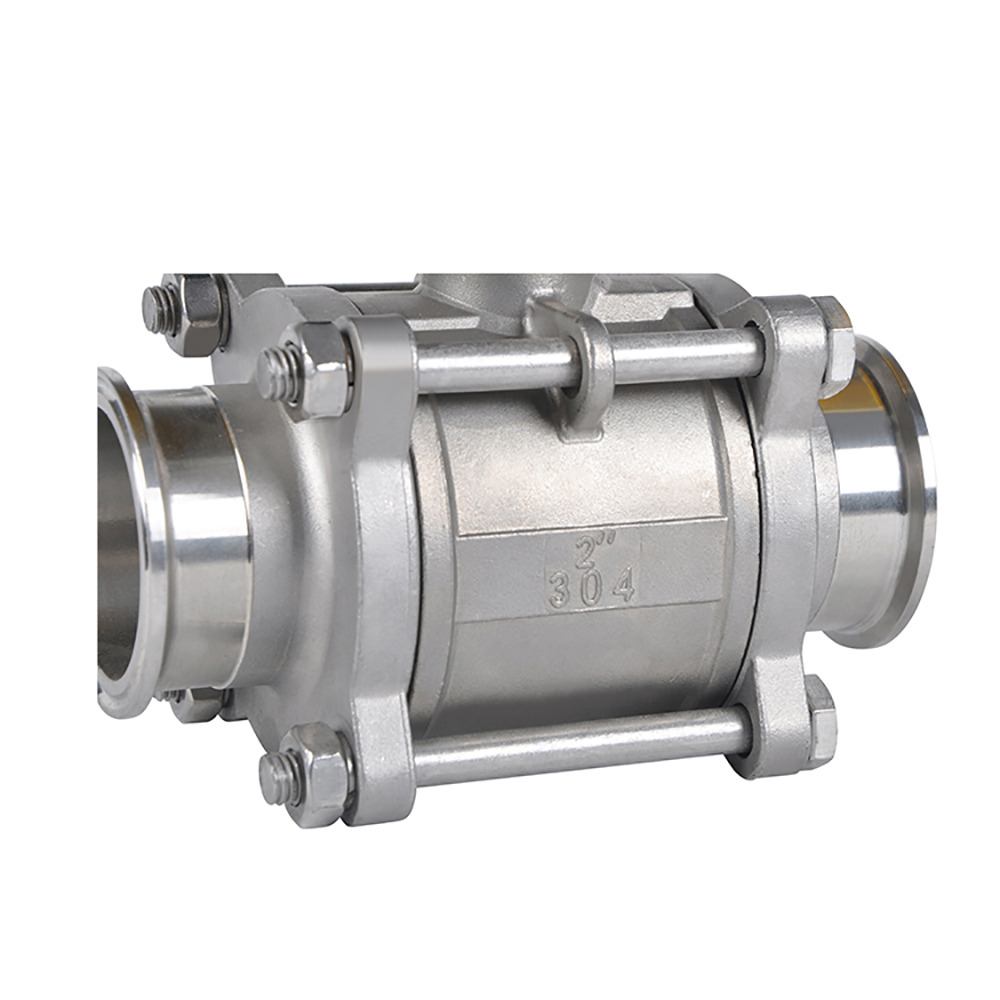

    电动三片式球阀铸造采用德国引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。选用不同的材质,可分别适用于水、燃气、蒸汽、油品、硝酸、醋酸等多种介质。



    阀 体

    阀 内 组 件

    公称通径

    DN08-DN100

    阀座密封

    PTFE:-20℃~180℃

    PPL:-20℃~250℃

    阀体材质

    SS304  SS316  SS316L

    阀板材质

    SS304  SS316

    连接类型

    螺纹链接

    阀杆材质

    SS304

    压力等级

    PN1.6~2.3MPa

    适用介质

    水、液体、气体、油、粉、蒸汽、酸碱腐蚀性介质

    结构类型

    浮动球芯


    防水电动三片式球阀


    电动三片式螺纹球阀外形尺寸:




    电动三片式螺纹球阀技术规范:




    ※注:系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。







    电动三片式球阀铸造采用德国引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。选用不同的材质,可分别适用于水、燃气、蒸汽、油品、硝酸、醋酸等多种介质。



    阀 体

    阀 内 组 件

    公称通径

    DN08-DN100

    阀座密封

    PTFE:-20℃~180℃

    PPL:-20℃~250℃

    阀体材质

    SS304  SS316  SS316L

    阀板材质

    SS304  SS316

    连接类型

    螺纹链接

    阀杆材质

    SS304

    压力等级

    PN1.6~2.3MPa

    适用介质

    水、液体、气体、油、粉、蒸汽、酸碱腐蚀性介质

    结构类型

    浮动球芯


    防水电动三片式球阀


    电动三片式螺纹球阀外形尺寸:




    电动三片式螺纹球阀技术规范:




    ※注:系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。





  • 电动防水三通PVC球阀1.jpg

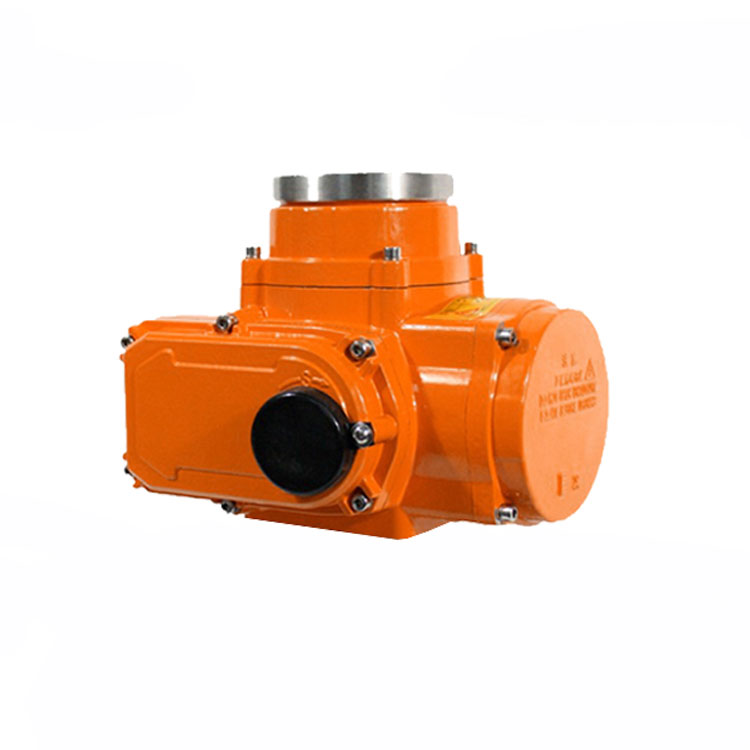

    TOP系列防水电动执行器用于控制0°~90°旋转的阀门及其他同类产品,如蝶阀、球阀、风门、旋塞阀、百叶阀等,它以AC24V、110V、220V、380V交流电源和DC24V直流电源为驱动电源,4-20mA电流信号或0-10VDC电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制。可以广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。同时更具有体积小、重量轻、外形精美、结构独特、紧凑、启闭迅速、易于安装、操作扭矩小,操作方便、数显阀位、无须维护及使用安全方便等诸多优点

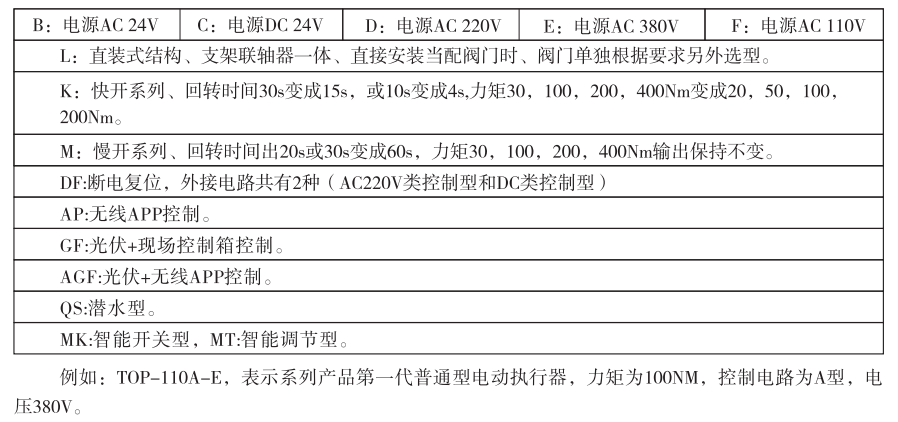

    型号表示方法:

    TOP-ABC-D

    A:表示产品代数,如“1”表示第一代产品,“2”表示第二代,以此类推。B:表示产品力矩(数字×10)包括: 05,10,16、20,40,60,100,200。C:表示控制电路形式:ABCDEF和H。

    D:附加功能:可以选也可以缺失( 220V,标准结构支架联轴器厂家自配)


    防水电动阀厂家

    PVC电动球阀厂家

    电动球阀厂家UPVCUPVC电动球阀厂家

    UPVC防水电动球阀

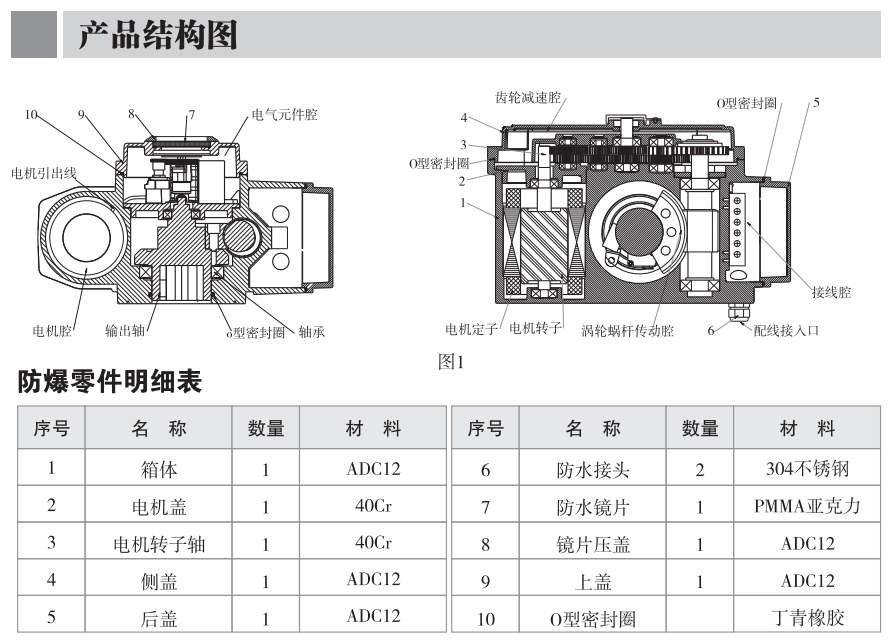

    防水电动球阀厂家防水电动三通球阀防水UPVC电动球阀防水电动球阀电动执行器性能及特点:

    优质铝合金压铸外壳,外观精巧,造型美观,最大扭矩4000Nm,防护等级可达IP68。整机经过2kgf/cm²密封性实验,可置于20m水深不渗漏。

    阀门状态显示

    简洁明了可清晰地显示阀门开启角度。镜片采用经过特殊强化处理的玻璃镜片,拒绝采用抗老化性差,受温度变化极易变形的塑料镜片。

    原装进口导电塑料定位器

    高品质原装进口导电塑料定位器,精度更高,寿命更长。

    电气限位行程微调节装置

    采用独有的专利技术设计,只需一只六角扳手,即可很方便地对执行机构的开向电气限位行程进行调整。同时独特的微量调节功能,使得电气限位行程的调整更加精准。

    伺服控制器

    独特的电子制动功能有效消除电机惯量,定位精确0.3%以上。输入、输出,电源三级光电隔离,搞干扰性能卓越,可控硅输出,动作时间快,频度可达1200次。

    机械限位行程调节装置

    不锈钢制作的机械行程限位螺栓和挡块可精确在调节执行机构至某一角度。为了方便调节,螺栓置于外部,每次调节后不锈钢螺母确保定位行程序终止。一般出厂时角度为0-90度,但也可以调节至任何角度。

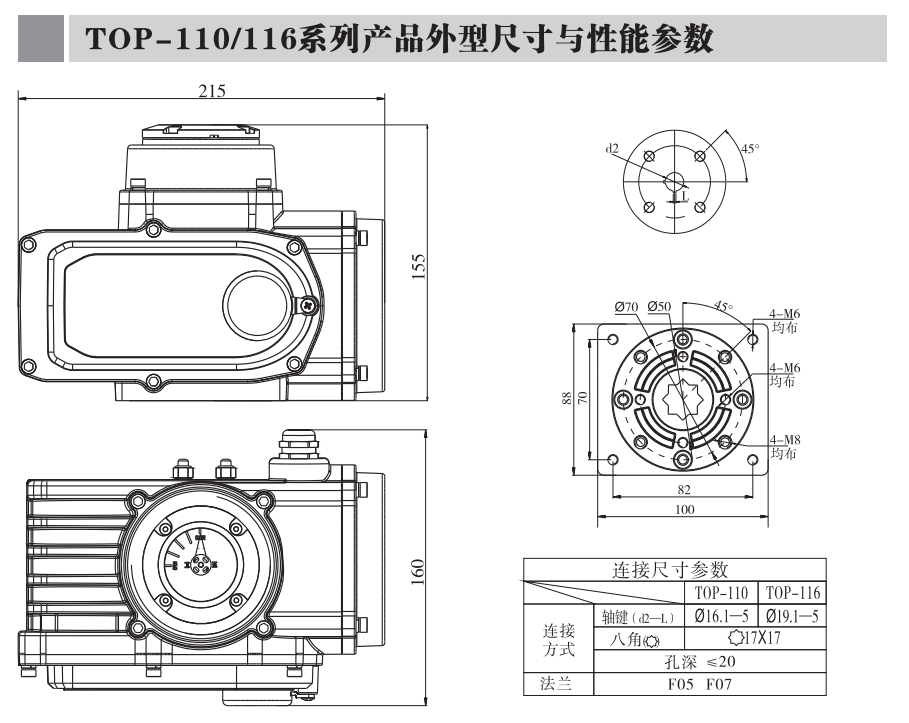

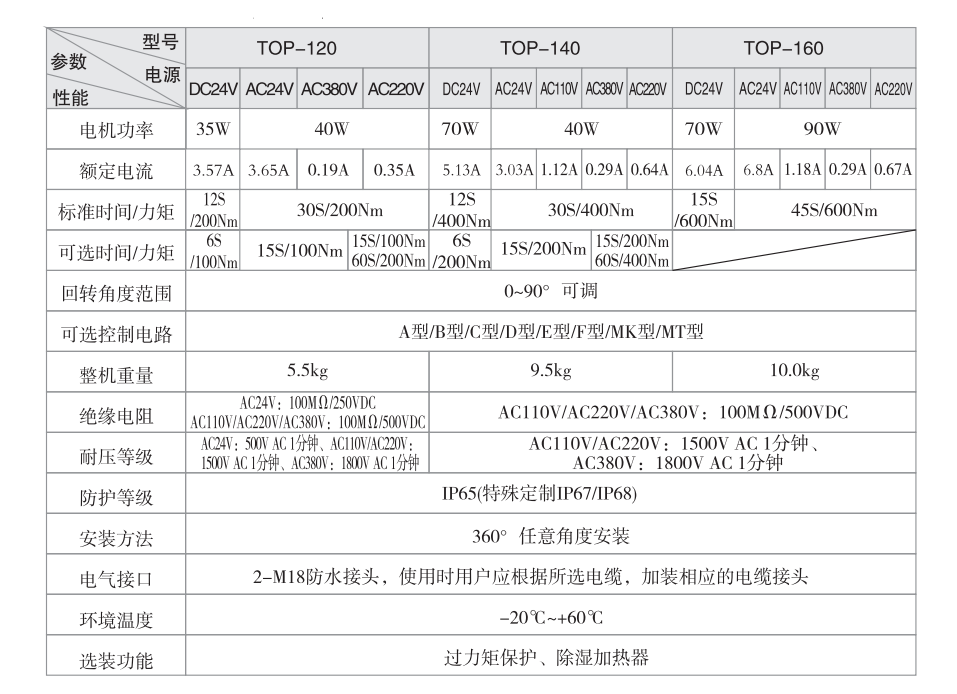

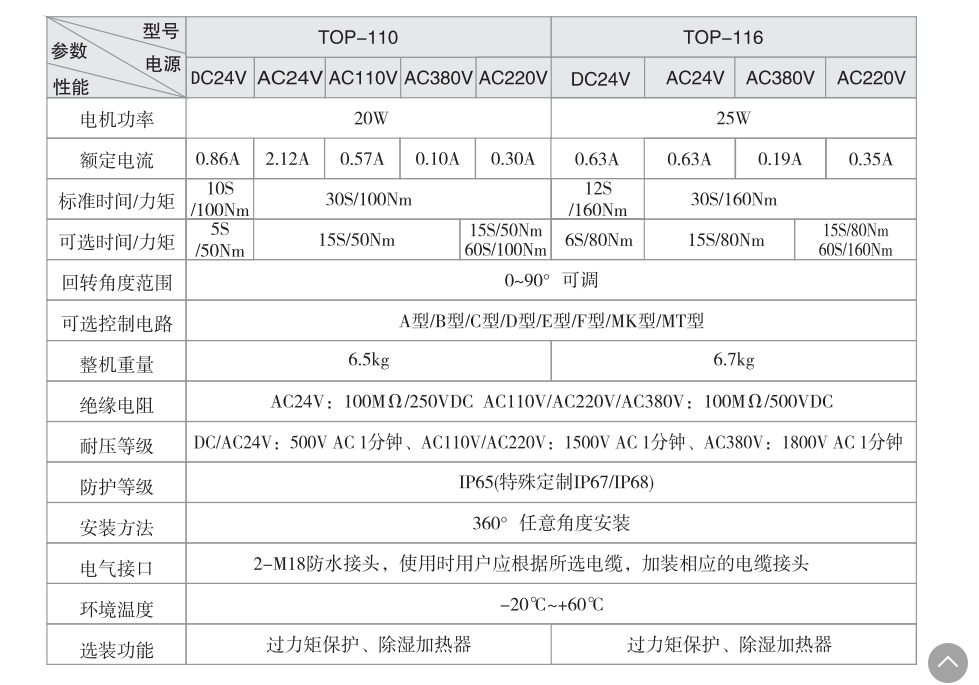

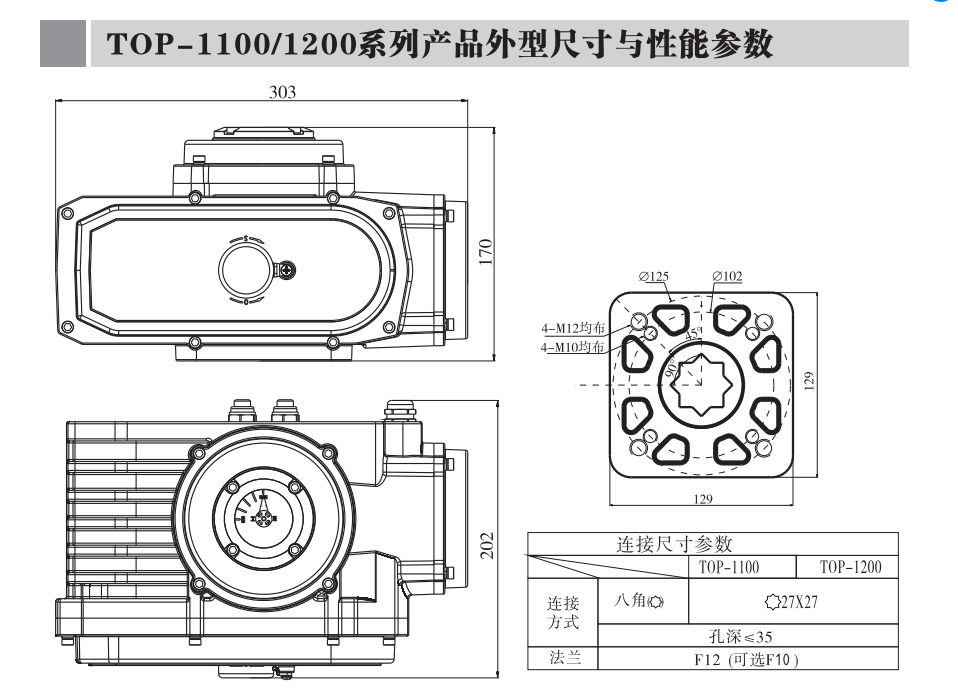

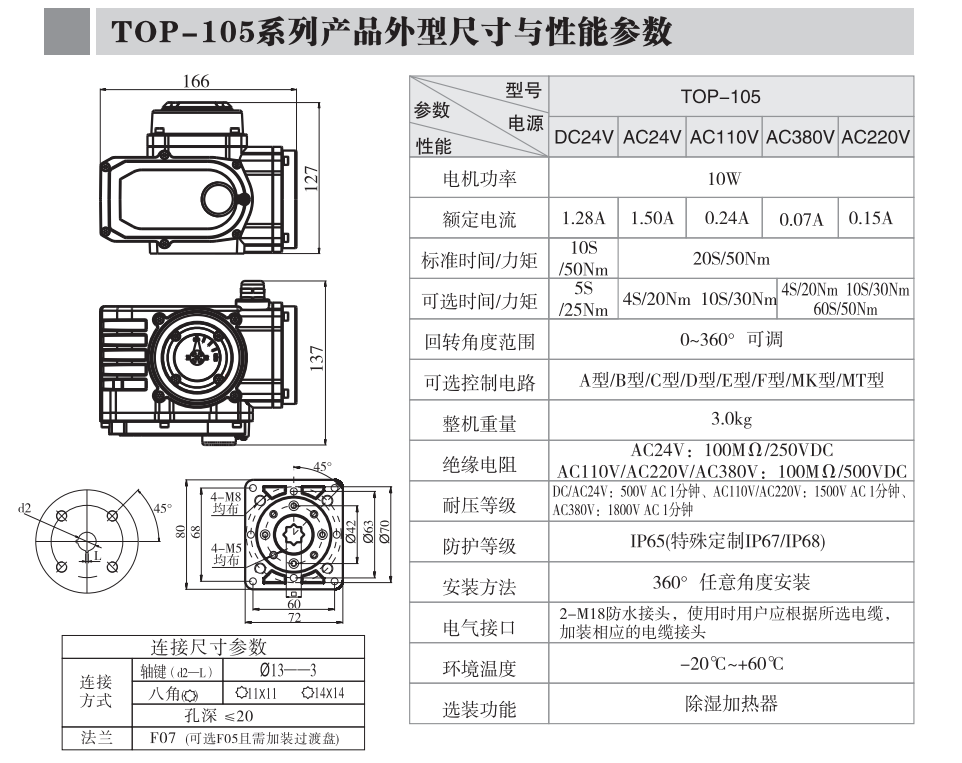

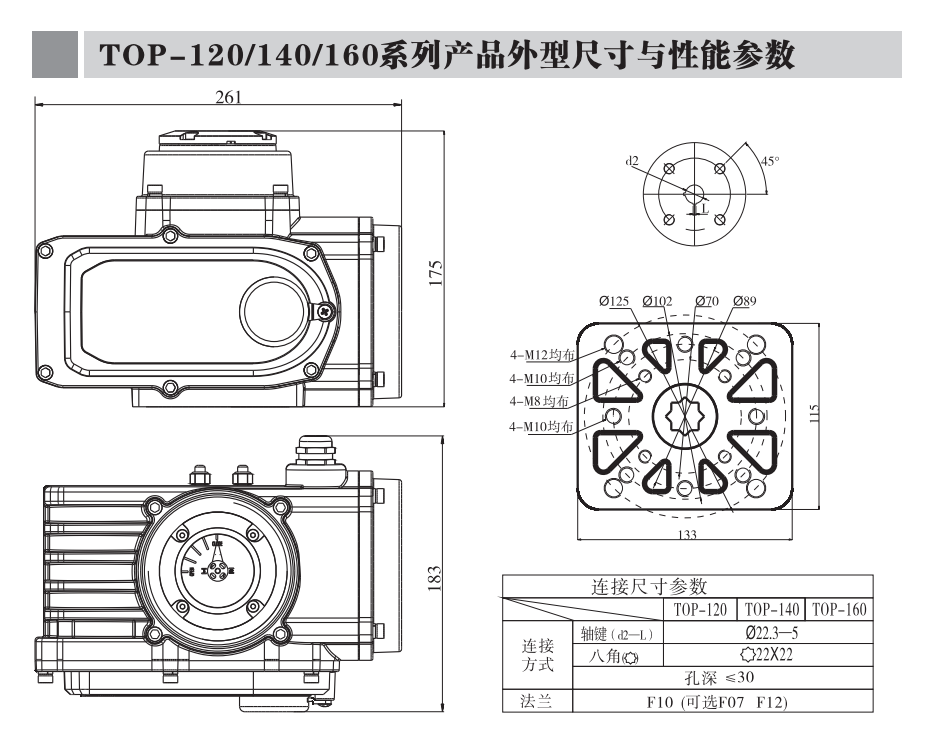

    电动执行器详细的尺寸大小、机型性能及接线图可点击: 电动执行器 进行了解!





    TOP系列防水电动执行器用于控制0°~90°旋转的阀门及其他同类产品,如蝶阀、球阀、风门、旋塞阀、百叶阀等,它以AC24V、110V、220V、380V交流电源和DC24V直流电源为驱动电源,4-20mA电流信号或0-10VDC电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制。可以广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。同时更具有体积小、重量轻、外形精美、结构独特、紧凑、启闭迅速、易于安装、操作扭矩小,操作方便、数显阀位、无须维护及使用安全方便等诸多优点



    型号表示方法:

    TOP-ABC-D

    A:表示产品代数,如“1”表示第一代产品,“2”表示第二代,以此类推。B:表示产品力矩(数字×10)包括: 05,10,16、20,40,60,100,200。C:表示控制电路形式:ABCDEF和H。

    D:附加功能:可以选也可以缺失( 220V,标准结构支架联轴器厂家自配)


    防水电动阀厂家

    PVC电动球阀厂家

    电动球阀厂家UPVCUPVC电动球阀厂家

    UPVC防水电动球阀

    防水电动球阀厂家防水电动三通球阀防水UPVC电动球阀防水电动球阀电动执行器性能及特点:

    优质铝合金压铸外壳,外观精巧,造型美观,最大扭矩4000Nm,防护等级可达IP68。整机经过2kgf/cm²密封性实验,可置于20m水深不渗漏。

    阀门状态显示

    简洁明了可清晰地显示阀门开启角度。镜片采用经过特殊强化处理的玻璃镜片,拒绝采用抗老化性差,受温度变化极易变形的塑料镜片。

    原装进口导电塑料定位器

    高品质原装进口导电塑料定位器,精度更高,寿命更长。

    电气限位行程微调节装置

    采用独有的专利技术设计,只需一只六角扳手,即可很方便地对执行机构的开向电气限位行程进行调整。同时独特的微量调节功能,使得电气限位行程的调整更加精准。

    伺服控制器

    独特的电子制动功能有效消除电机惯量,定位精确0.3%以上。输入、输出,电源三级光电隔离,搞干扰性能卓越,可控硅输出,动作时间快,频度可达1200次。

    机械限位行程调节装置

    不锈钢制作的机械行程限位螺栓和挡块可精确在调节执行机构至某一角度。为了方便调节,螺栓置于外部,每次调节后不锈钢螺母确保定位行程序终止。一般出厂时角度为0-90度,但也可以调节至任何角度。



    电动执行器详细的尺寸大小、机型性能及接线图可点击: 电动执行器 进行了解!


  • 安装注意事项:

    1、本品出厂前已经过全面调试,实际安装时,因阀门、联轴器等原因有可能不能满足您的使用要求,重新调试时请遵循产品说明书进行调试,如果还未解决请联系客服,将会安排技术工程师指导安装。

    2、请严格按照说明书进行安装与调试,可参考安装接线图进行安装。

    3、不可在未了解清楚安装与调试流程的情况下进行安装调试,避免造成不可逆电机损坏。

    4、如果订购的是非防爆型执行器,请避开易燃易爆环境。

    5、安装时请预留接线、手动操作等维修用空间

    6、更详细内容请参考产品说明书或者咨询在线客服,也可拨打科威纳咨询热线:13556667439

    安装注意事项:

    1、本品出厂前已经过全面调试,实际安装时,因阀门、联轴器等原因有可能不能满足您的使用要求,重新调试时请遵循产品说明书进行调试,如果还未解决请联系客服,将会安排技术工程师指导安装。

    2、请严格按照说明书进行安装与调试,可参考安装接线图进行安装。

    3、不可在未了解清楚安装与调试流程的情况下进行安装调试,避免造成不可逆电机损坏。

    4、如果订购的是非防爆型执行器,请避开易燃易爆环境。

    5、安装时请预留接线、手动操作等维修用空间

    6、更详细内容请参考产品说明书或者咨询在线客服,也可拨打科威纳咨询热线:13556667439
