智能型多回转电动调节阀
智能型多回转电动调节阀

Z系列执行器适用于启闭件做直线运动的阀门,如闸阀、截止阀、隔膜阀、柱塞阀、截流阀、水闸门等,可用于明杆阀,也可用于暗杆阀。可对阀门进行远控、集控和自动控制,广泛应用于电力、冶金、石油、化工、制药、污水处理、农业灌溉等行业。


在线咨询

咨询热线:13556667439

技术参数
执行器参数

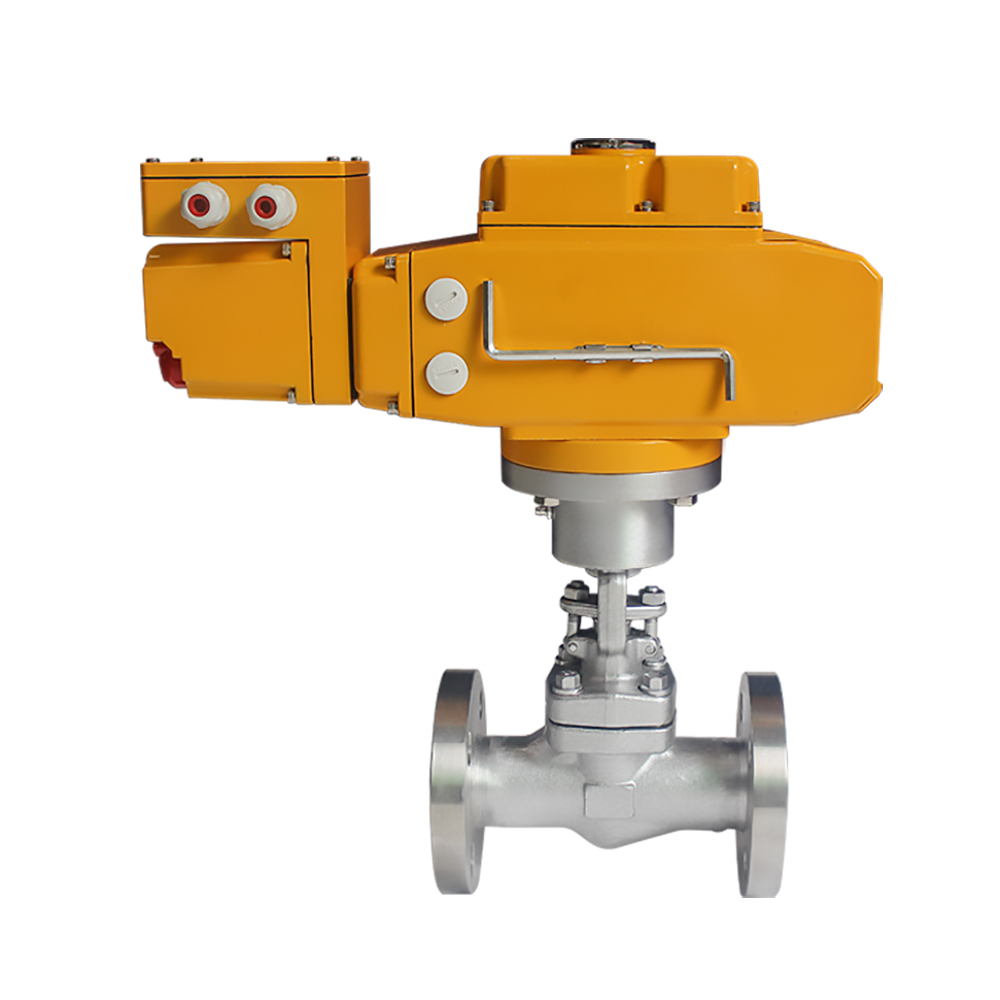

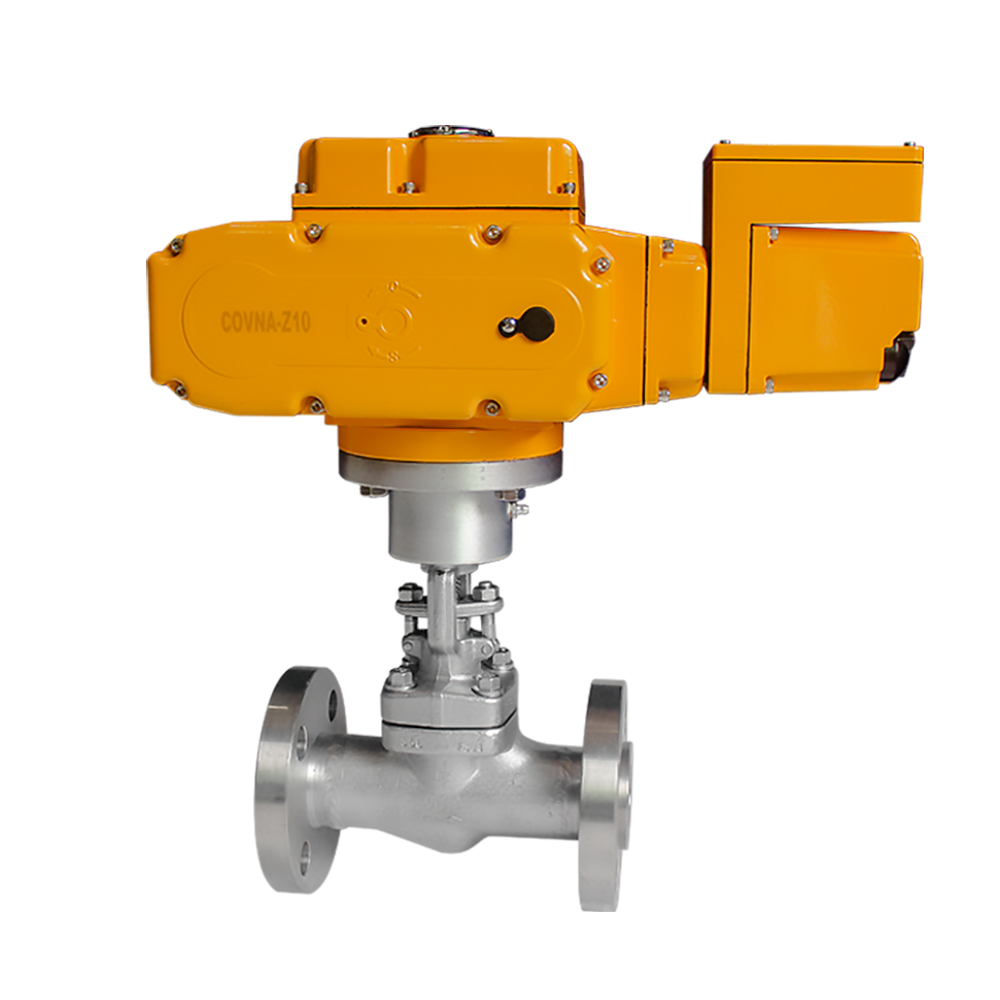

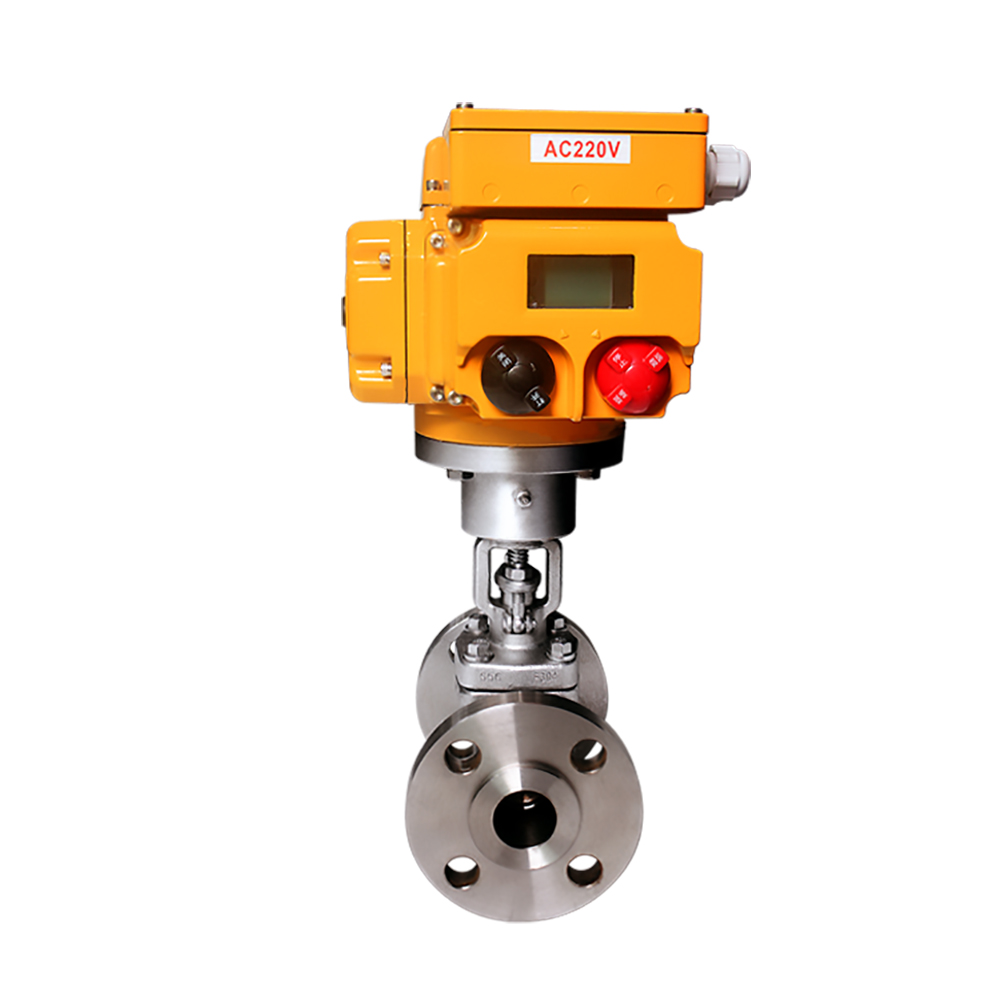

  • 智能型 多回转电动截止阀1.jpg

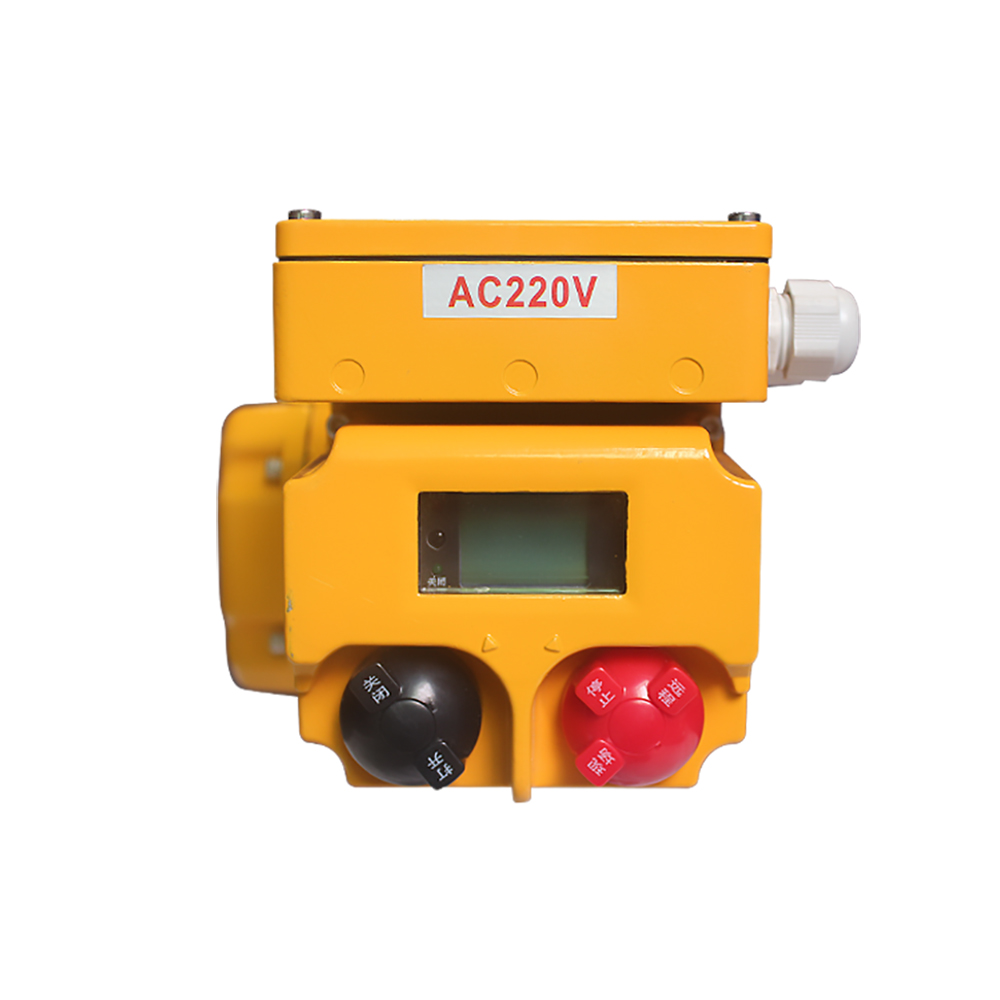

    Z系列执行器,是阀门实现开启、关闭、调节控制的驱动设备。本系列执行器具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。






    公称通径

    DN08-DN100

    阀座密封

    PTFE:-20℃~180℃

    PPL:-20℃~250℃

    阀体材质

    SS304  SS316  SS316L

    阀板材质

    SS304  SS316

    连接类型

    内螺纹连接

    阀杆材质

    SS304

    压力等级

    PN1.0,2.5,4.0,6.4,31.5MPa

    适用介质

    水、液体、气体、油、粉、蒸汽、酸碱腐蚀性介质




    智能型多回转电动调节阀外形尺寸:





    智能型多回转电动调节阀技术规范:


    本系列普通型产品性能符合GB/T24923-2010《普通型阀门电动装置技术条件》的规定;

    本系列隔爆型产品性能符合GB3836.1-2010《爆炸性环境第1部分:通用要求》、GB3836.2-2010《爆炸环境第2部分:由隔爆外壳“d”保护的设备》及GB/T24922-2010《隔爆型阀门电动装置技术条件》的规定。

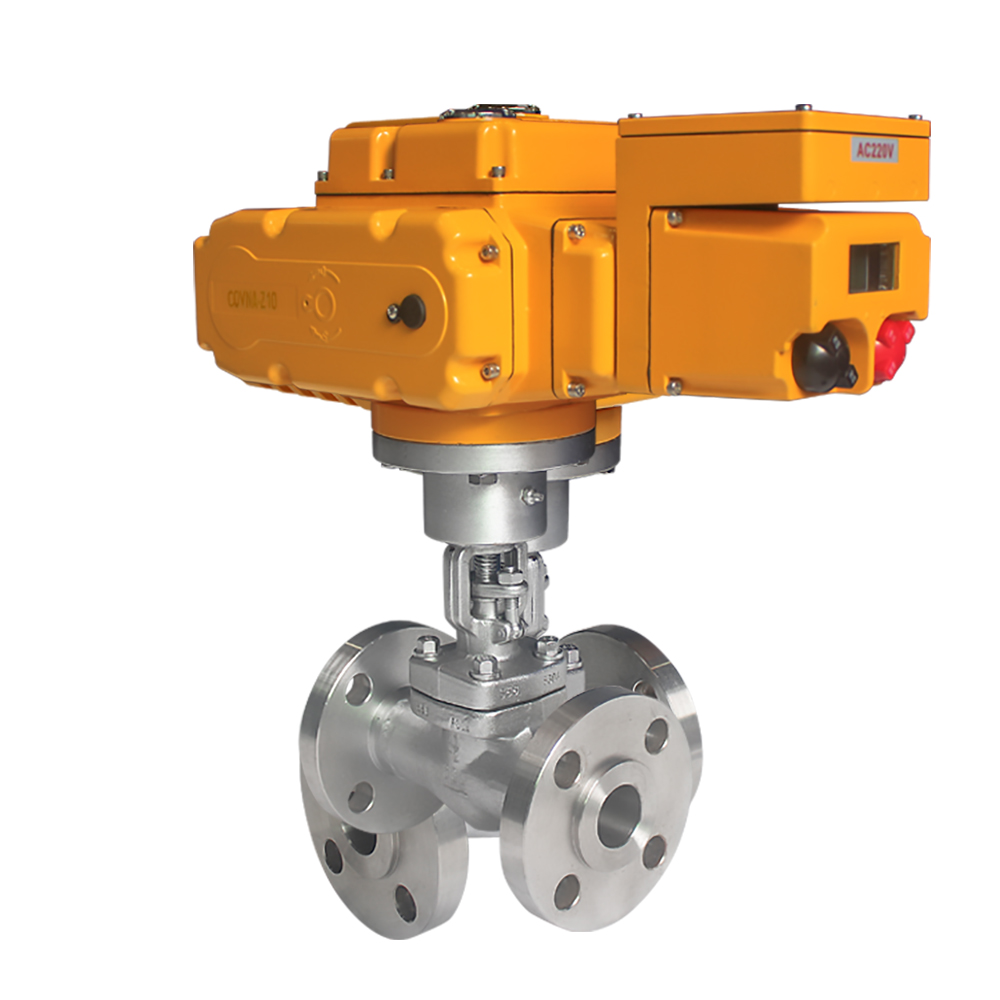

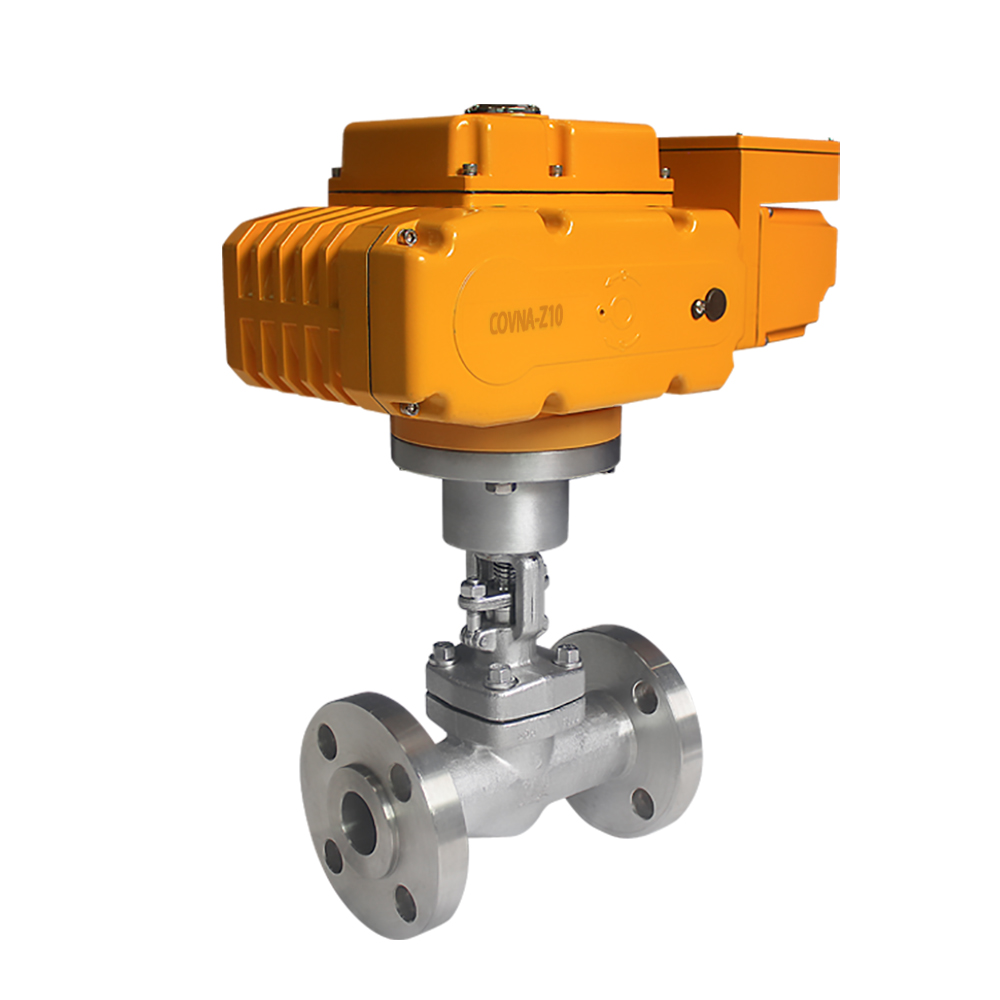

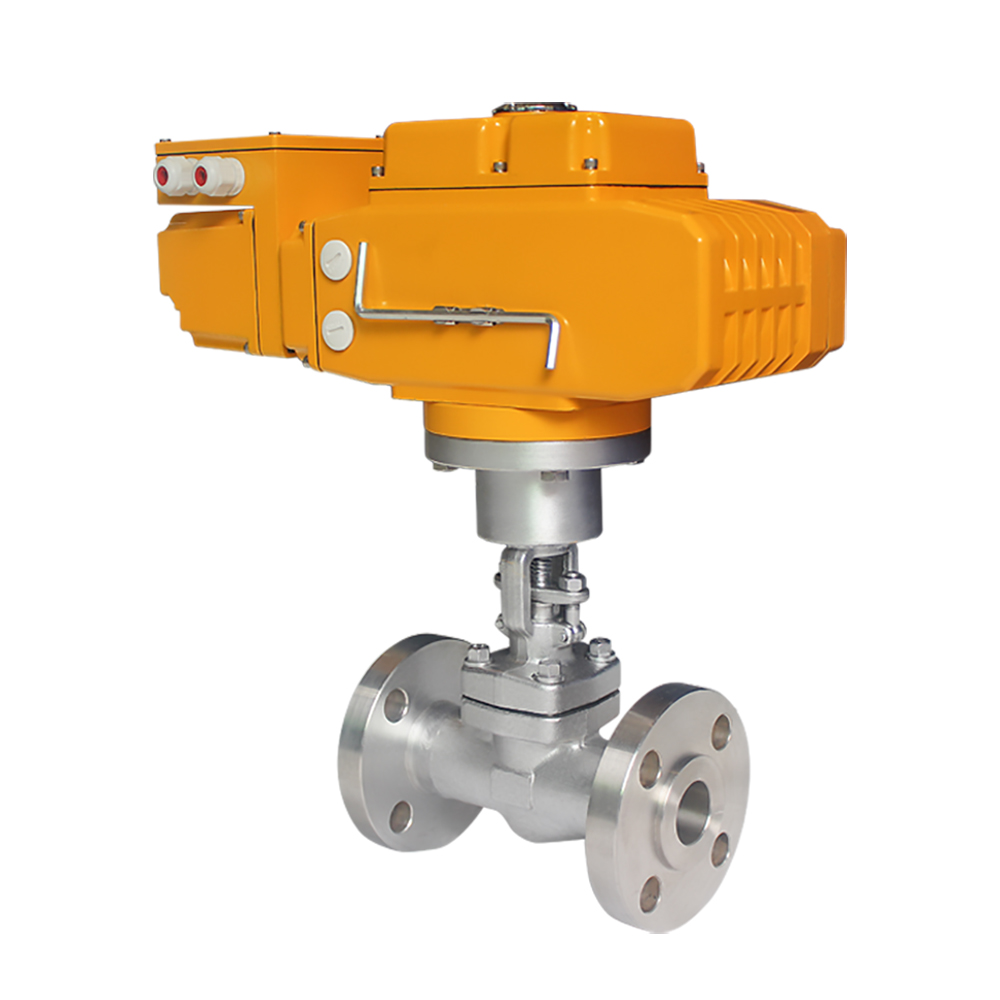

  • 多回转电动执行器4.jpg

    Z系列多回转精小型电动阀门执行器,是针于小口径闸阀、截止阀而延伸出来的一种新产品。改变了小口径电动闸阀以“大欺小”的局面。其适用于启闭件做直线运动的阀门,如:小口径闸阀和小口径截止阀等。用丁阀的人、A|能可靠、控制系统先进、远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

    Z系列多回转精小型电动阀门执行器有:开关型、无源型、开度型、电子式、智能型等。按连接型式,还分为转矩型和推力型。





    二、功能及特点

    1、精致小巧、美观大方,内部设计独特,坚韧耐磨不易损坏。

    2、体积小巧:体积只有同类产品的35%左右;

    3、轻便宜人:重量相当于同类产品的1/3;

    4、美观大方:压铸铝合金外壳,外表精细流畅并能减少电磁干扰;5、功能大方:开关型、无源触点型、比例型、智能调节型应有尽有;

    6、精密耐磨:蜗轮与蜗杆完美结合,和谐联动,蜗轮输出一体化有效地减少了连接间隙,使传动精度大幅度提高;

    7、使用方便:免点检、免加油、防锈防水、任意角度安装;8、多重保护:电气限位、机械限位、过热保护、除湿保护

    10、数控调节:高度集成智能化模块,数字设定、数字整定、自诊断高度精确,无需定位器,自动控制,一机多能;

    11、安全保障:通过AC1500V耐压检测,H级高度绝缘电机,保障机体和生产安全;12、配套简单:采用单相、三相、直流电源,外接线路简单;

    2.1智能型功能:

    1、智能型电动执行器采用集成化、模块化技术,具有性能可靠、功能齐全的特点。

    集位置反馈、伺服放大于一体,且调整使用格外方便,接线尤为简洁,并可扩展通讯接口。

    2、有现场数字显示和手操功能:执行器控制模块带有数字显示屏,能够显示执行器开度;并且能够通过控制模块上的按键,进行现场操作。

    3、有菜单设置功能:智能控制模块具有菜单设置键,通过菜单键可随意设置执行器控制方式、控制精度、保护措施等。

    4、有自调整功能:执行器电气行程(电气零位、满位)确定后,执行器能够自动标定电气零位、满位输出,无须人工调整。

    5、有程序设定上下限功能:可通过按键设定执行器上下限行程。

    6、有断信号设定执行器动作方式功能:执行器可选择在断信号情况下,执行器全开、停止、全闭三种状态。

    7、有执行器堵转检测控制功能:执行器发生堵转,控制模块则断开控制输出,反复检测控制,至堵转排除。

    8、有电子刹车功能:执行器需停止运转时,控制模块输出一个反转信号,实现电子刹车。

    9、有超温保护功能:控制模块环境温度≥70℃,执行器停止运转。

    10、有执行器控制精度自调功能:执行器运转过程中,连续出现3次以上振荡,控制模块便自动将定位精度降低1/1000。

    11、电机有热敏开关保护功能:执行器定子线圈中串接热敏保护开关,电机温度超过110℃,热敏保护开关动作,电机停转。

    12、有错误代码指示故障功能:执行器出现故障时,控制模块显示屏显示错误代码,指示故障原因。



    Z系列多回转精小型电动阀门执行器外形尺寸:



    型号

    Z05型

    Z10型

    Z30型

    性能

    AC24V、AC110V、

    AC220V、AC380V

    AC24V、AC110V、

    AC220V、AC380V

    AC24V、AC110V、

    AC220V、AC380V

    电机功率

    0.10KW

    0.25KW

    0.37KW

    转矩

    50N. M

    100N. M

    300N. M

    输出转速

    5 (r/min)

    18/24 (r/min)

    8/24 (r/min)

    电路控制

    开关型(A 220V; W 380V)、智能型Z;

    最大阀杆直径

    20 (mm)

    28 (mm)

    转动圈数

    50

    50

    参考重量

    10 (Kg)

    15 (Kg)

    耐压等级

    1500VAC/分钟

    绝缘电阻

    100m 8 /500V DC

    防护等级

    IP67

    环境温度

    -28°C~60°C(其它温度可定做)

    安装角度

    360°任意角度

    箱体材质

    铝合金压铸件

    工作制

    短时10 分钟(特殊定做30分钟)


          注:常规电源为220V、 380V, 如有其它技术要求请订货时说明,价格另议。


    Z系列多回转精小型电动阀门执行器外形尺寸



    Z系列多回转精小型电动阀门执行器电动装置与闸阀选配表:




    刀型闸阀与阀门选配表:



    电动装置与截止阀选配表



    法兰结构示意图




    表3 转矩型连接尺寸


    型号

    转矩型

    JB2920

    法兰号

    D

    D1

    D2

    (H9)

    h1

    f

    h

    d1

    D2

    d

    n

    a

    ZT05

    21

    125

    102

    0

    0

    0

    8

    30

    45

    M10

    4

    45°

    Z10-30

    2

    145

    120

    90

    2

    4

    8

    30

    45

    M10




    表4 推力型连接尺寸



    型号

    推力型

    GB12222

    法兰号

    D

    D1

    D2

    (f8)

    f

    D1max

    d

    L

    n

    a

    ZT05

    F10

    125

    102

    70

    3

    T28

    M10

    40

    4

    45

    Z10-30

    F10

    125

    102

    70

    3

    T28

    M10

    40

    4

    45


    接线电路图



    行程控制机构

    采用十进制计数器原理,控制精度高。为全系列通用部件,其结构见图6。其工作原理为:由减速箱内的一对大小伞齿轮带动主动小齿轮(Z=8),再带动行程控制器工作。如果行程控制器按阀门开、关的位置已调整好,当控制器随输出轴转动到预先调整好的位置(圈数)时,则凸轮将转动90°,迫使微动开关动作,切断电机电源,使电机停转,从而实现对电动执行机构行程(转圈数)的控制。
