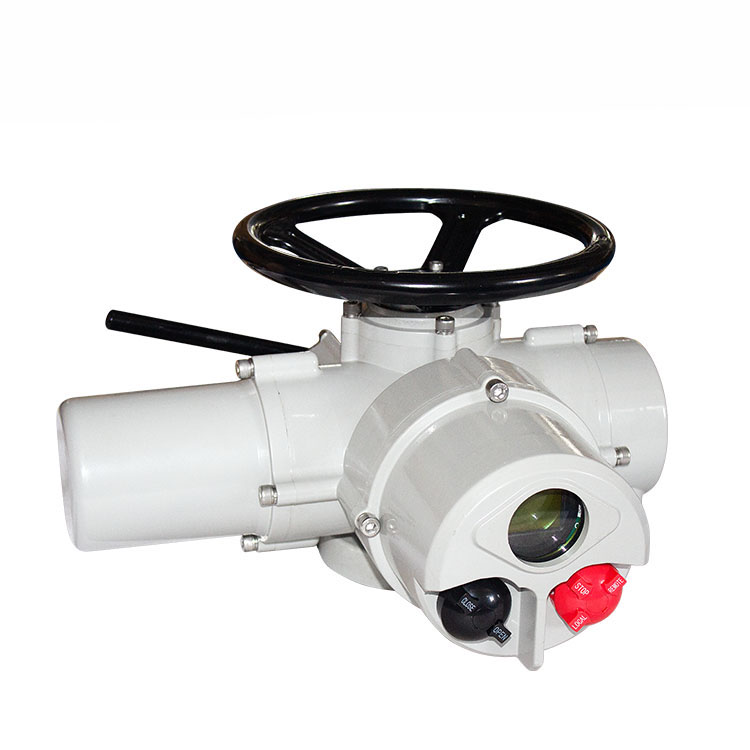

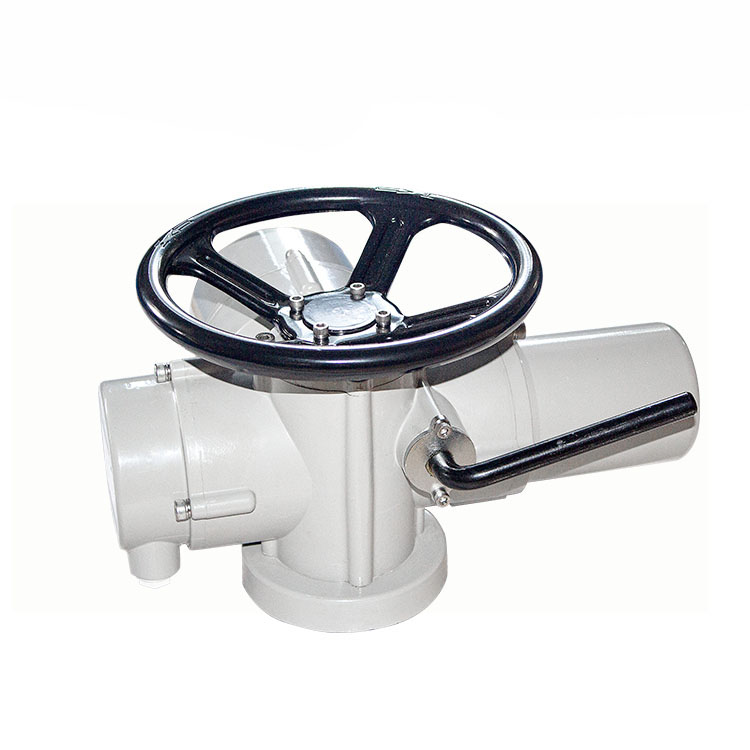

Z型白色电动调节型多回转执行器
Z型白色电动调节型多回转执行器

产品概述:

        Z系列执行器,是阀门实现开启、关闭、调节控制的驱动设备。 本系列执行器具有功能全、性能可靠、控制系统先进、  体积小、重量轻、使用维护方便等特点

        Z系列执行器适用于启闭件做直线运动的阀门,如闸阀、截止阀、隔膜阀、柱塞阀、截流阀、水闸门等,可用于明杆阀也可用于暗杆阀,可对阀门进行远控、集控和自动控制,广泛应用于电力、冶金、石油、化工、制药、污水处理、农业灌溉等行业。

        本系列普通型产品性能符合GB/T24923-2010《普通型阀门电动装置技术条件》的规定;

        本系列隔爆型产品性能符合GB3836.1-2010《爆炸性环境第1部分:通用要求》、GB3836.2-2010《爆炸环境第2部分由隔爆外壳“d”保护的设备》及GB/T24922-2010《隔爆型阀门电动装置技术条件》的规定 。

技术参数
安装注意事项
  • 调节型2.jpg


    Z型白色电动调节型多回转执行器:


    Z系列执行器,是阀门实现开启、关闭、调节控制的驱动设备。 本系列执行器具有功能全、性能可靠、控制系统先进、  体积小、重量轻、使用维护方便等特点。

    Z系列执行器适用于启闭件做直线运动的阀门,如闸阀、截止阀、隔膜阀、柱塞阀、截流阀、水闸门等,可用于明杆阀也可用于暗杆阀,可对阀门进行远控、集控和自动控制,广泛应用于电力、冶金、石油、化工、制药、污水处理、农业灌溉等行业。



    Z型白色电动调节型多回转执行器分类:

    按控制方式分∶普通型、智能开关型、智能调节型( Profibus现场总线、Modbus现场总线、Hart现场总线、FF现场总线、Device Net现场总线);

    按防护类型分:户外型和防爆型;

    按连接方式分∶转矩型和推力型;


    Z型白色电动调节型多回转执行器记住指标:


    输入信号

    4mA-20mA;无源接触点

    供电电源

    常规

    三相:AC380V(50HZ)

    三相:AC380V(50HZ)

    特殊

    单相:AC220V AC110V(50HZ、60HZ)

    直流:DC12V(50HZ)

    基本误差限

    ≤1%

    防护等级

    IP65、IP68

    防爆型等级

    Exdll BT4、Exdll CT4

    环境温度

    -30℃~+70℃(可选-40℃~+100℃)

    环境湿度

    ≤95%(25℃)

    电机工作制:标配长时电机,F级绝缘



    Z型白色电动调节型多回转执行器结构图:

    阀门电动装置有六个部分组成:电机,减速器,控制机构,手-电动切换机构,手轮部件及电气部分,其传动原理见图一。




    1、电动机:采用YDF2-W户外型三相异步电机,该电机为短时工作制,额定持续工作时间为10分钟。

    2、减速器∶由一对正齿轮和蜗轮付组成,电动机的动力经减速器传递给输出轴。

    3、控制机构∶由转矩控制机构,行程控制机构及可调式开度指示器组成,用以控制阀门的开启和关闭及阀位指示

    (1)转矩控制机构(图二.一)∶由曲拐,挡块,凸轮分度盘,支板和微动开关组成,当输出轴受到一定阻转矩后,蜗杆除旋转外,还产生轴向位移,带动曲拐旋转,同时使挡块也产生一个角位移,从而迫近凸轮,使支板上抬。当输出轴上的转矩增大到预定值时,则支板上抬直至微动开关动作,切断电源,电机停转,以实现对电动装置输出转矩的控制。



    ( 2)行程控制机构(图二.二)∶由十进位齿轮组,顶杆,凸轮和微动开关组成,简称计数器。其工作原理是由减速箱内的一主动小齿轮(Z=8)带动计数器工作。如果计数器按阀门开或关的位置已经调整好,当计数器随输出轴转到预先调整好的位置(圈数)时,则凸轮将被转动90°,压迫微动开关动作,切断电源,电机停转,壹实现对电动装置行程(圈数)的控制。为了控制较多转圈数的阀门,可调整凸轮转180°或270°再压迫微动开关动作。

    ( 3 )可调式开度指示器((图三)︰由减速齿轮组,调节齿轮,阀门开度表盘,凸轮,微动开关,及电位器组成。在现场调试时,可根据所配阀门开关的圈数,将调节齿轮调整到所需的位置,并与减速齿轮组啮合(在立柱上有所需圈数的数字当阀门在开启或关闭的过程中,开度盘经减速后转动,指示阀门的开关量,指示角度与阀门开关量同步,供远传指示阀门位置用。



    手-电动切换机构(图四)︰为半自动切换,电动转变为手动操作需扳动切换手柄,由手动转变为自动时系自行进行(不需要扳动切换手柄)。由电动变为手动时,即用人工扳动切换手柄,使输出轴上的中间离合器向上移动,压迫弹簧。当手柄推到一定位置时之间离合器脱离蜗轮与手动轴爪啮合,则可使手轮上的作用力通过中间离合器传到输出轴上,即成为手动状态。手动变为电动时自动切换,当电机旋转带动蜗轮转动时直立杆立即倒下,在压簧作用下中间离合器迅速向蜗轮方向移动,与手动轴脱开,与蜗轮啮合,则成为电动状态。


    Z型白色电动调节型多回转执行器外形尺寸图与尺寸表:





    尺寸

    型号

    H

    H1

    F

    F1

    D

    (L)

    L

    (L1)

    L1

    普通

    普通

    智能

    普通

    Z05/10/15

    236

    96

    334

    370

    204

    240

    260

    392

    412

    235

    255

    Z20/30

    285

    115

    372

    442

    218

    288

    300

    449

    499

    265

    315

    Z45/60

    335

    125

    510

    570

    252

    322

    495

    563

    357

    Z90/120

    352

    141

    517

    587

    252

    322

    508

    577

    637

    360

    420

    Z180/250

    515

    137

    524

    596

    296

    368

    400

    748

    470

    Z350/500

    684

    348

    524

    596

    296

    368

    400

    748

    470

    Z700/1000

    747

    411

    524

    596

    296

    368

    400

    748

    470


    Z型白色电动调节型多回转执行器法兰连接尺寸:


    执行器型号

    法兰型号

    执行器输出接口尺寸明细(转矩型JB2920)

    D

    D1

    D2

    d1

    d

    n-d

    b

    螺孔方向

    h

    H1

    H2

    Z05

    Z10

    Z15

    2#

    145

    120

    90

    33

    45

    4-M10

    20

    45°

    8

    2

    5

    2#(I)

    115

    95

    75

    26

    39

    4-M8

    20

    45°

    6

    2

    5

    Z20

    Z30

    3#

    185

    160

    125

    42

    58

    4-M12

    20

    45°

    10

    2

    5

    3#(I)

    145

    120

    90

    30

    45

    4-M10

    20

    45°

    8

    2

    5

    Z45

    Z60

    4#

    225

    195

    150

    52

    68

    4-M16

    27

    45°

    12

    2

    5

    Z90

    Z120

    5#

    275

    235

    180

    62

    78

    4-M16

    30

    45°

    14

    2

    5

    5#(I)

    230

    195

    150

    50

    72

    4-M24

    45°

    12

    2

    5

    Z180

    Z250

    7#

    330

    285

    220

    72

    98

    4-M24

    35

    45°

    16

    3

    6

    Z350

    Z500

    8#

    380

    340

    280

    83

    118

    4-M10

    4-M10

    40

    45°

    20

    3

    7

    Z700

    Z1000

    9#

    430

    380

    300

    93

    128

    4-M10

    4-M10

    42

    22.5°

    20

    3.5

    7


    执行器型号

    法兰型号

    执行器输出接口尺寸明细(推力型)

    D

    D1

    D2

    d1梯形螺纹(MAX)

    n-d

    b

    螺孔方向

    h

    L

    Z05

    Z10

    Z15

    F10

    125

    102

    70

    Tr28

    4-M10

    20

    20

    45°

    3

    40

    Z20

    Z30

    F14

    175

    140

    100

    Tr36

    4-M16

    20

    20

    45°

    4

    55

    Z45

    Z60

    F16

    210

    165

    130

    Tr44

    4-M20

    27

    45°

    5

    70

    Z90

    Z120

    F25

    300

    254

    200

    Tr60

    8-M16

    30

    45°

    5

    90

    Z180

    Z250

    F30

    350

    298

    220

    Tr70

    8-M20

    35

    22.5°

    5

    110

    Z350

    Z500

    F35

    415

    356

    280

    Tr80

    8-M30

    40

    22.5°

    6

    150


    Z型白色电动调节型多回转执行器的型号及主要参数:


    型号/规格

    输出转矩(Nm)

    输出转速(r/min)

    手动速比

    (手轮/输出)

    点击功率(kw)

    额定电流(A)

    参考重量(kg)

    Z05

    50

    18/24

    1:1

    0.12/0.18

    0.45/0.6

    15.2

    Z10

    100

    18/24

    1:1

    0.18/0.25

    0.6/0.85

    15.8

    Z15

    150

    18/24

    1:1

    0.25/0.37

    0.85/1.05

    16.2

    Z20

    200

    18/24

    1:1

    0.37/0.55

    1.05/1.3

    24.2

    200

    36/48

    1:1

    0.55/0.75

    1.3/1.7

    24.2

    Z30

    300

    18/24

    1:1

    0.55/0.75

    1.3/1.7

    25.8

    300

    36/48

    1:1

    0.75/0.85

    1.7/1.85

    25.8

    Z45

    450

    18/24

    1:1

    0.75/0.85

    1.7/1.85

    63

    450

    36/48

    1:1

    1.1/1.5

    2.5/3.2

    63.2

    Z60

    600

    18/24

    1:1

    1.1/1.5

    2.5/3.2

    65.2

    600

    36/48

    1:1

    1.5/2.2

    3.2/4.5

    65.2

    Z90

    1800

    18/24

    1:1

    1.5/2.2

    3.2/4.5

    67.5

    2500

    36/48

    1:1

    2.2/3.0

    4.5/6.3

    68.5

    Z120

    1200

    18/24

    1:1

    2.2/3.0

    4.5/6.3

    69.8

    1200

    36/48

    1:1

    3.0/4.0

    6.3/8.5

    69.8

    Z180

    1800

    18/24

    1:21

    4

    8.5

    120

    Z250

    2500

    18/24

    1:21

    5

    10.5

    125

    Z350/500

    3500/5000

    8

    1:60

    5

    10.5

    200

    Z700/1000

    7000/10000

    4.5

    1:107

    5.5

    11.2

    260

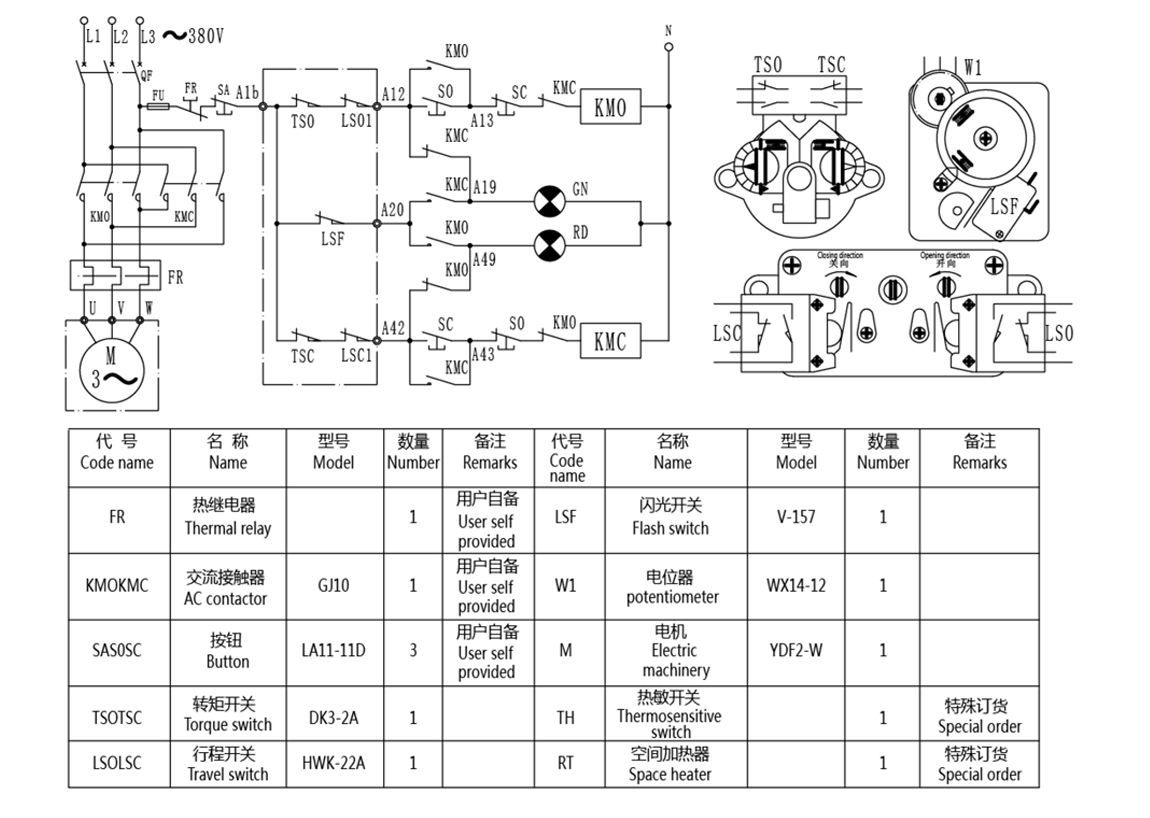

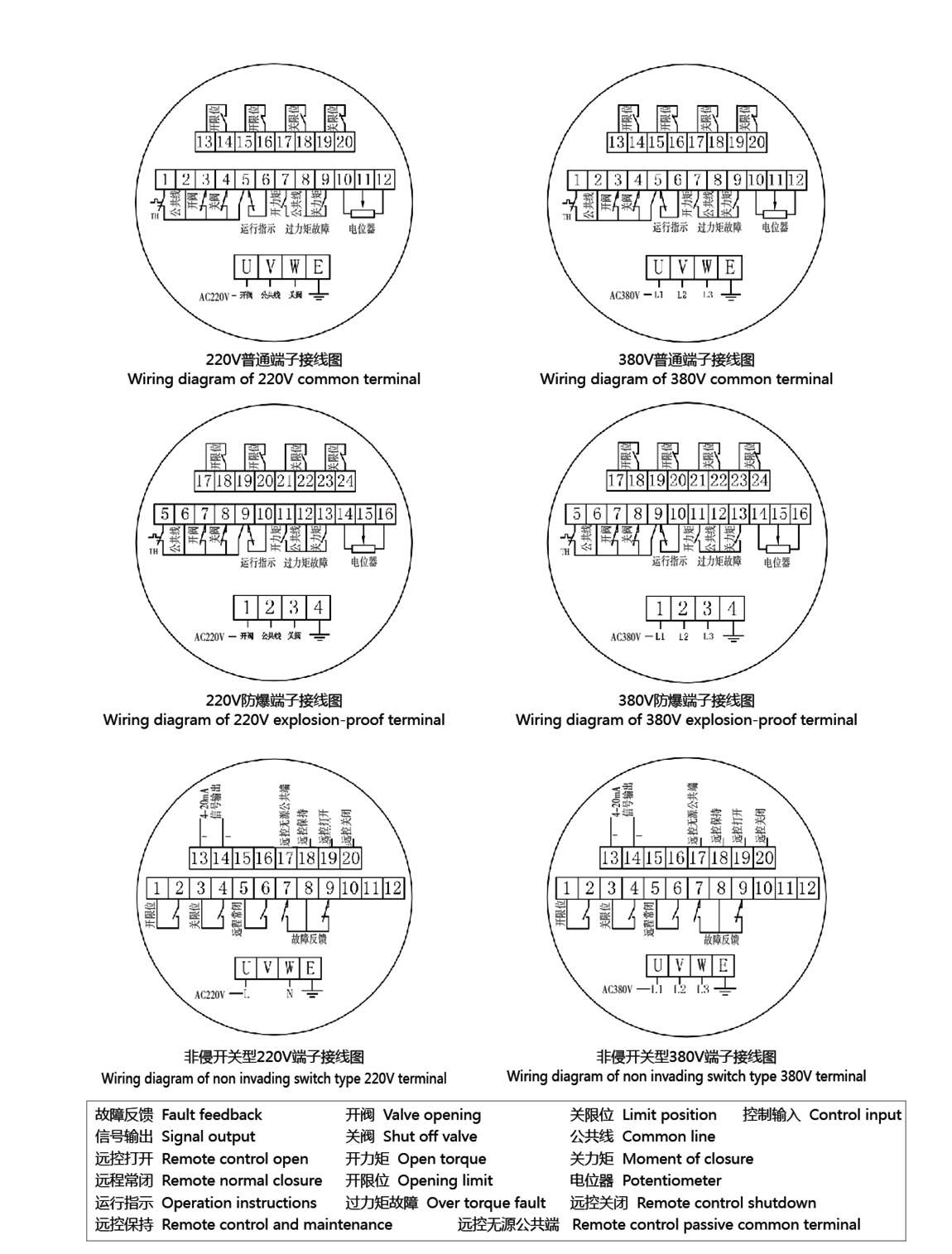

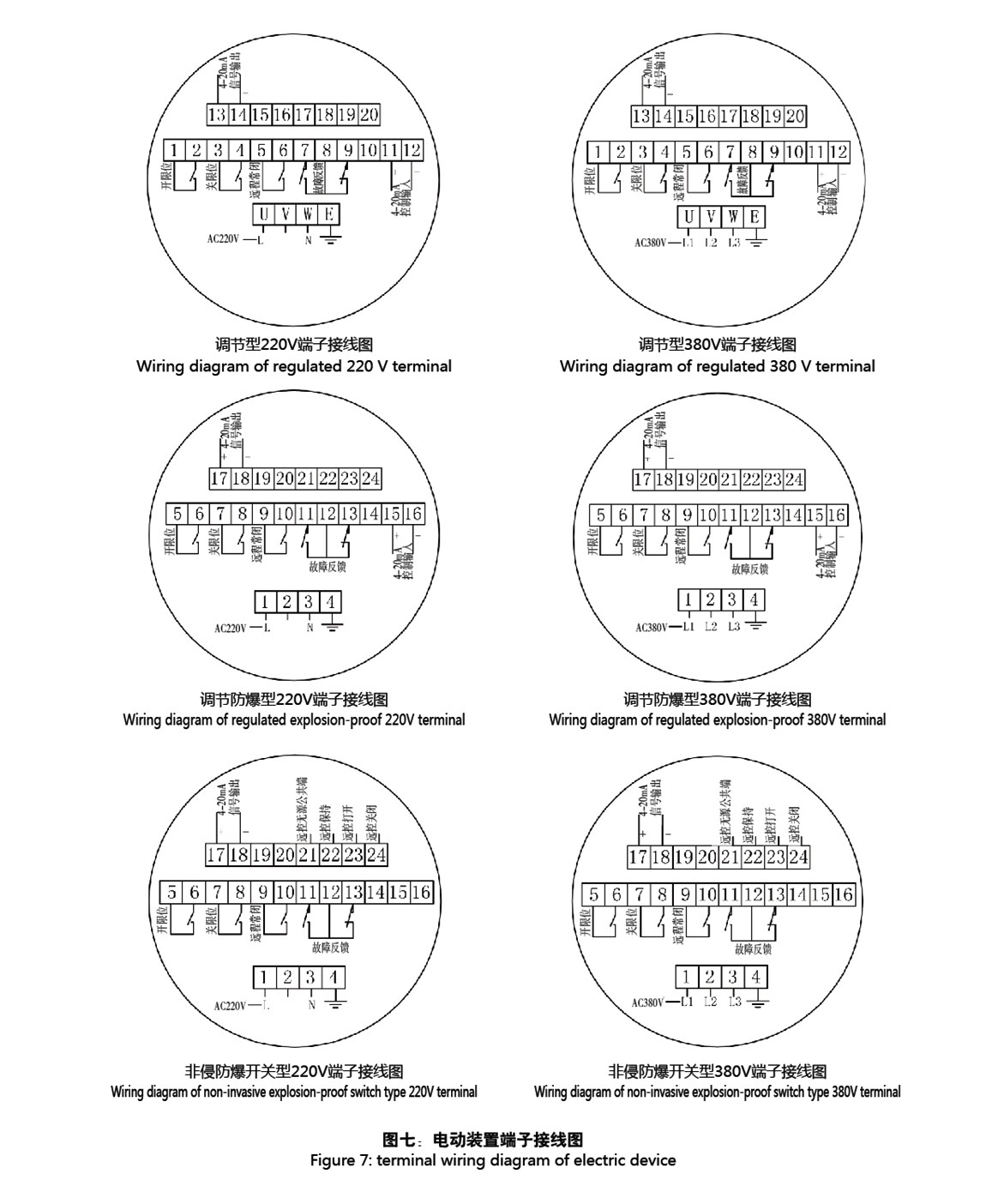

    Z型白色电动调节型多回转执行器的电器控制部分:







  • 1、本装置可垂直安装,水平安装,当电机不可向下,应便于接线,调试和手动操作。

    2、安装与阀门联接的牙嵌轴向间隙不小于1-2毫米。

    3、安装后初次使用必须按调试要求进行逐项调试,经常各部件正常后才能投入使用。

    4、本装置系采用电动装置用三相异步电机,额定持续工作时间为10分钟调试时应予注意。

    5、帮运时要小心轻放,保持干燥,防止接触腐蚀性物质,以兔损坏电气元件和机械零件。

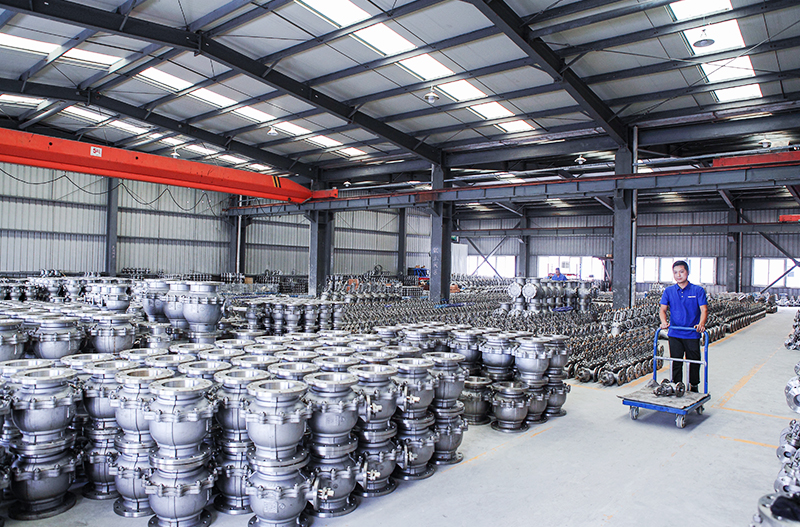

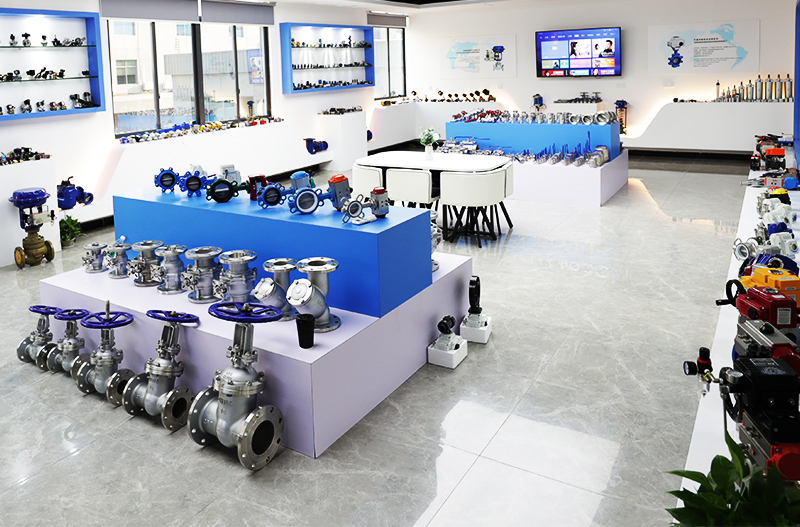

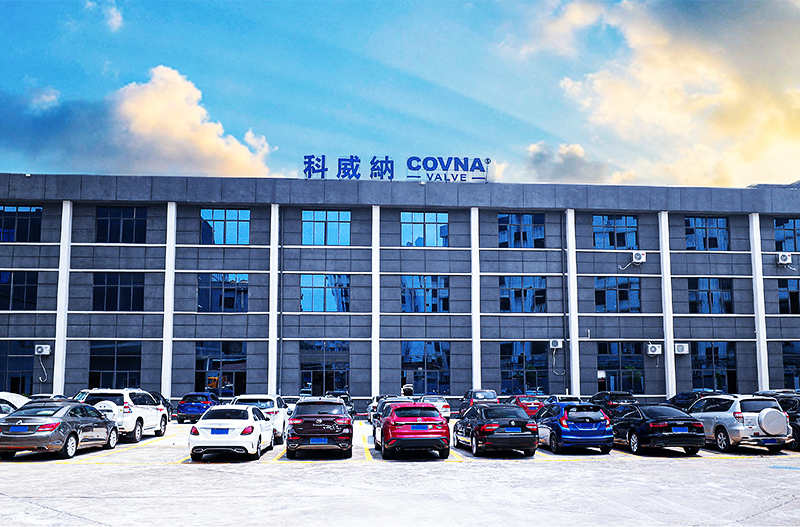

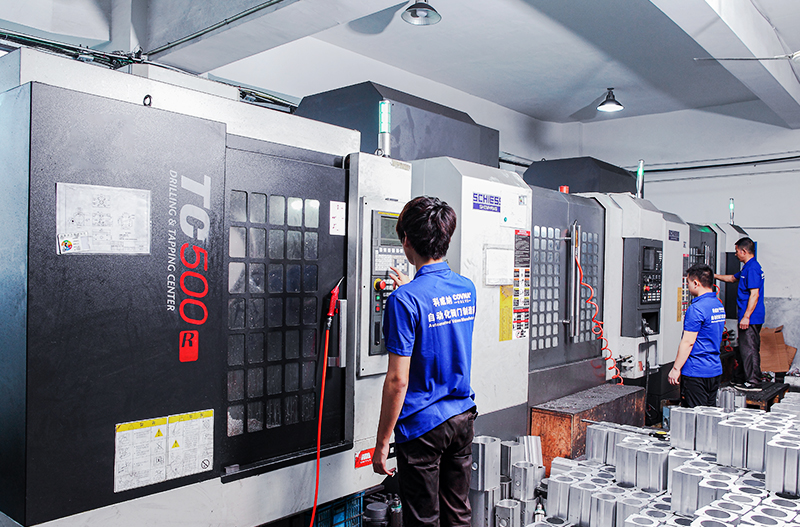

生产·实力
