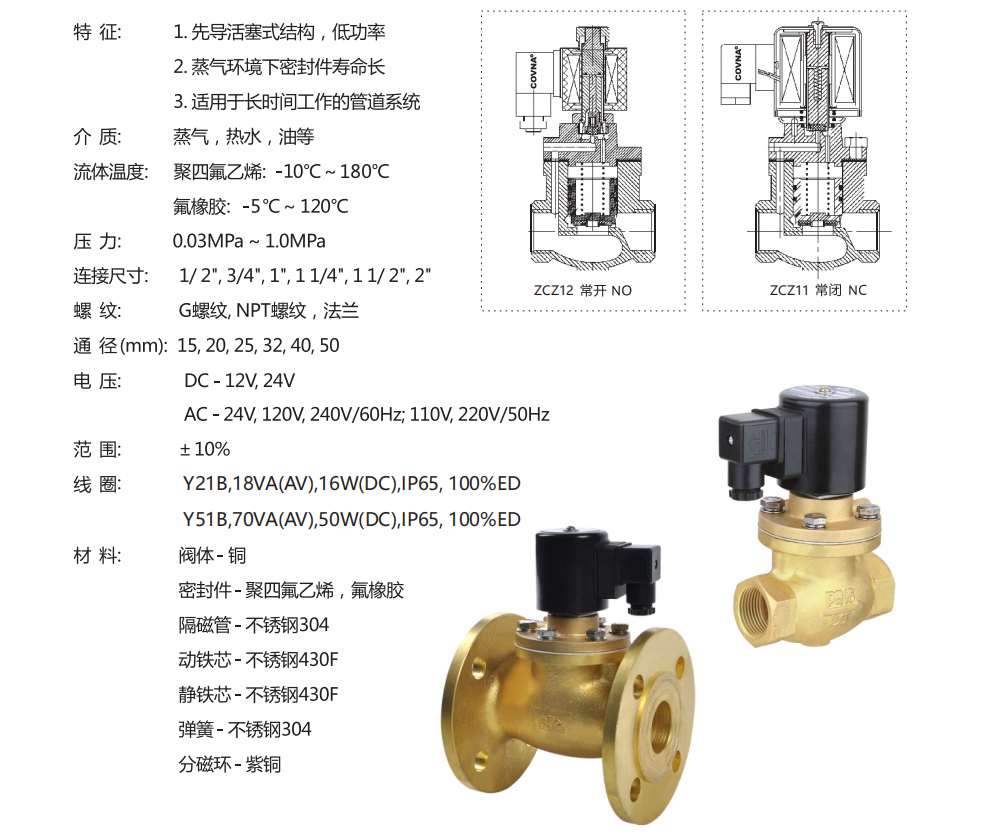

ZCZ两位两通活塞式黄铜蒸汽法兰电磁阀
ZCZ两位两通活塞式黄铜蒸汽法兰电磁阀

特 征

1.先导活塞式结构,低功率 ;

2.蒸汽环境下密封件寿命长

3.适用于长时间工作的管道系统

介 质

蒸汽,热水,油等

压 力

0.03~ 1.0MPa

连接方式

G螺纹,NPT螺纹,法兰连接

连接尺寸

1/2”,3/4”, 1”,1 1/4”,1 1/2”,2

流体温度

VITON:-5℃~120℃;PTFE:-10℃~180℃

 阀体状态

常开型,常闭型


技术参数
  • ZCZ两位两通活塞式黄铜蒸汽法兰电磁阀:


    通 径

    15,20,25,32,40,50

    电 压

    DC12V,DC24V,AC24V,AC110V, AC220V,AC380V

    范 围

    ±10%

    线 圈

    Y21B,18VA(AC),16W(DC),IP65,100%ED

    Y51B,70VA(AC),50W(DC),IP65,100%ED

    材 料

    阀体——铜

    密封件——VITON,PTFE

    隔磁管——不锈钢304

    动铁芯——不锈钢430F

    静铁芯——不锈430F

    弹簧——不锈钢304

    分磁环——紫铜

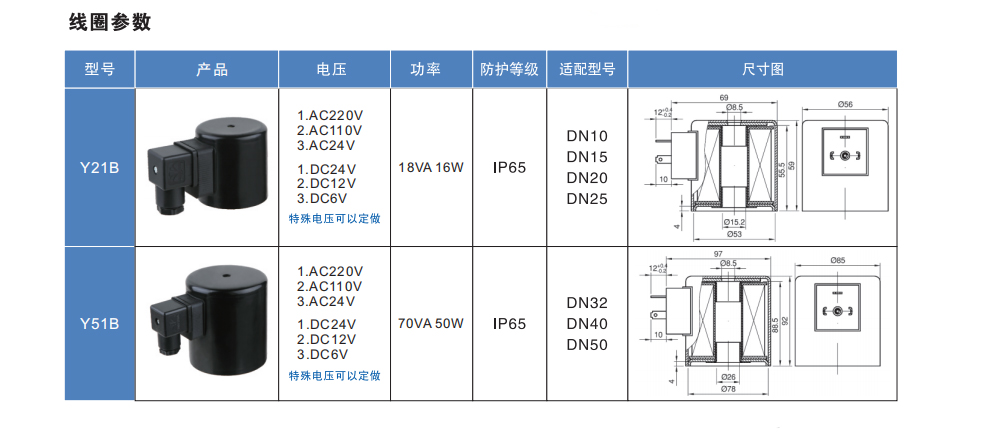

    ZCZ两位两通活塞式黄铜蒸汽法兰电磁阀线圈参数:

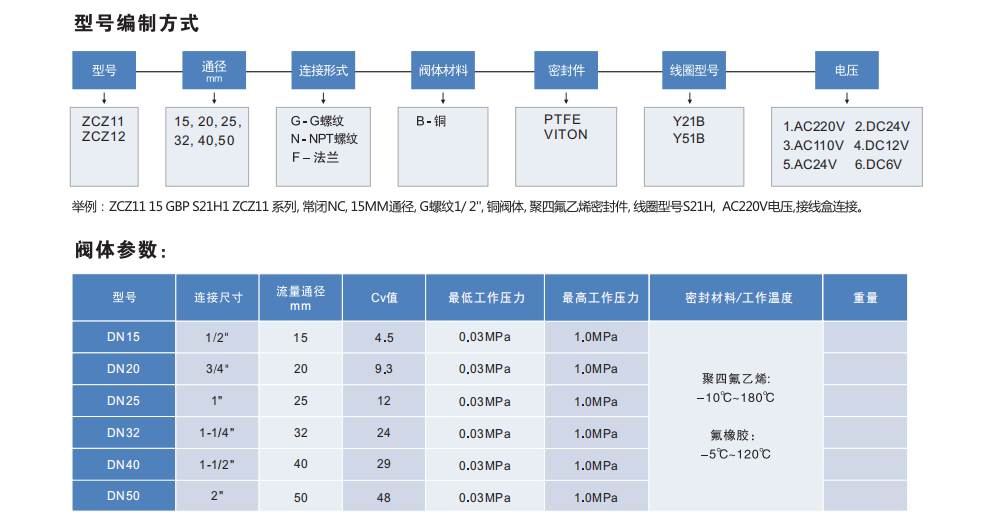

    ZCZ两位两通活塞式黄铜蒸汽法兰电磁阀阀体参数:

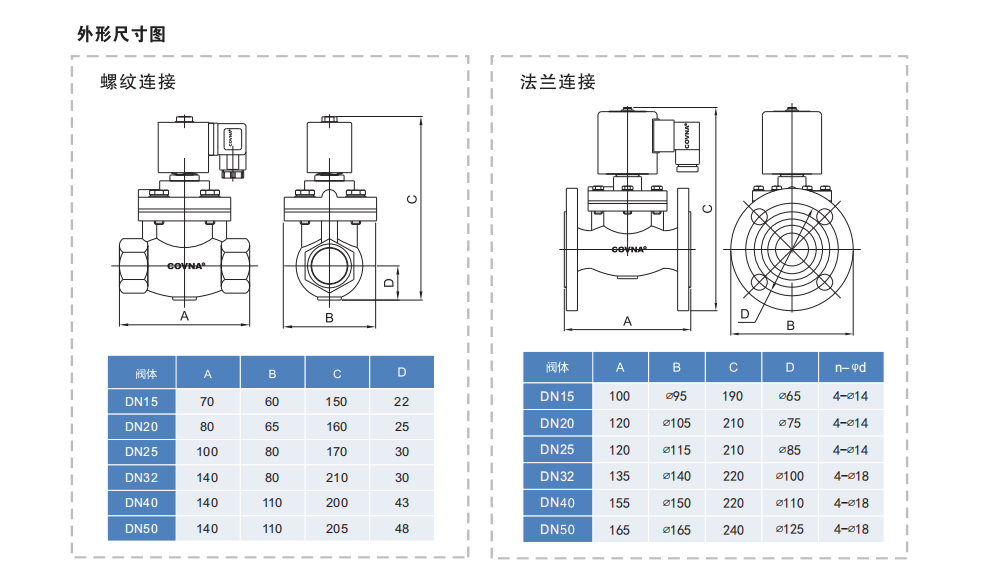

    ZCZ两位两通活塞式黄铜蒸汽法兰电磁阀外形尺寸图:




×
