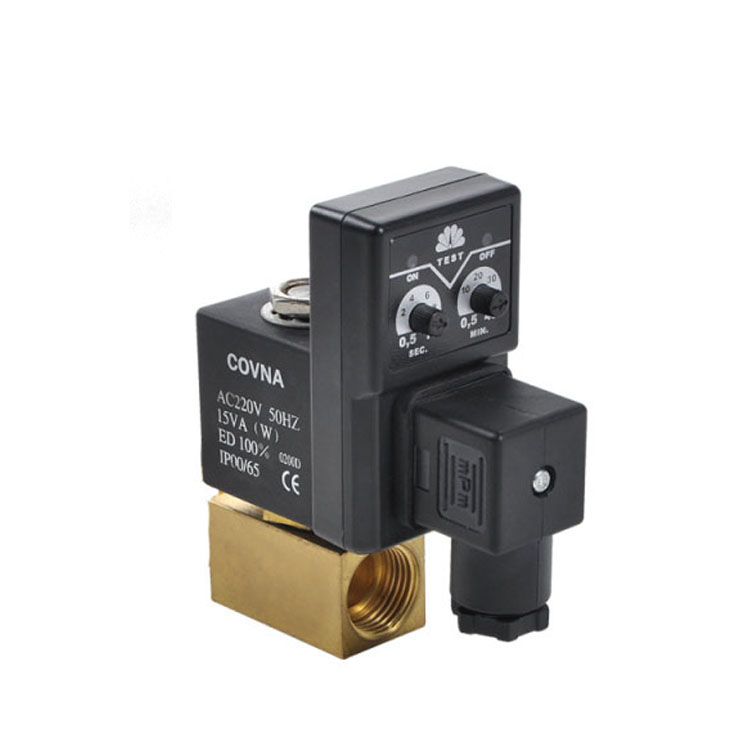

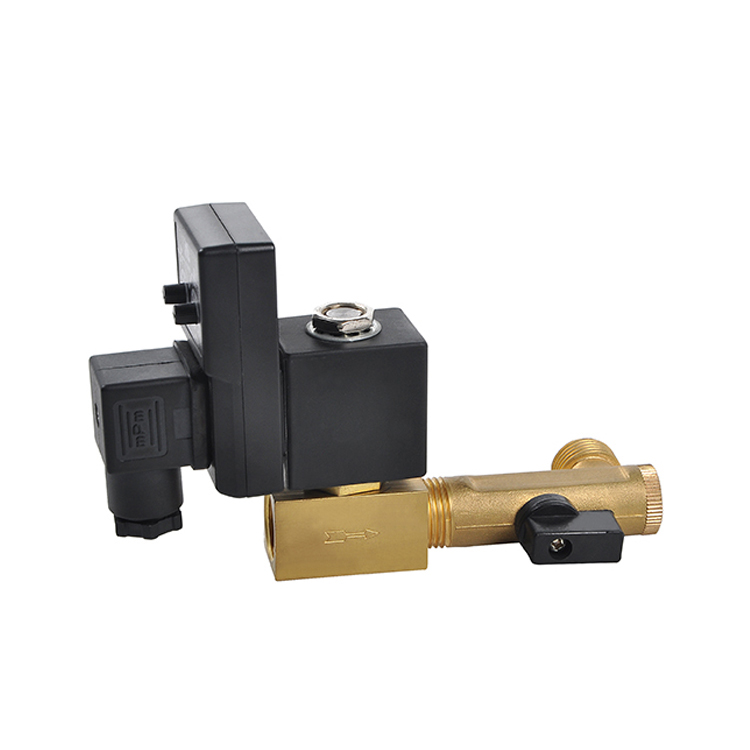

HK11-2两位两通直动式定时自动排水电磁阀
HK11-2两位两通直动式定时自动排水电磁阀

特 征:电子排水阀以模拟电路固态电子定时器与电磁阀相匹配,实现压缩空气系统冷凝水的定时自动排放。广泛应用于过滤器、分离器、干燥机、储气  罐、滴水脚等压缩空气系统部件,排放时间多少与间隔时间多少可根据不同需要进行调节。

介 质: 空气,水 ; 压 力: 0-16Bar

螺 纹:G螺纹;连接尺寸:1/2”

流体温度:丁腈橡胶:-5℃~80℃ 氟橡胶:-5℃~120℃

阀体状态:常闭型


在线咨询

咨询热线:13556667439

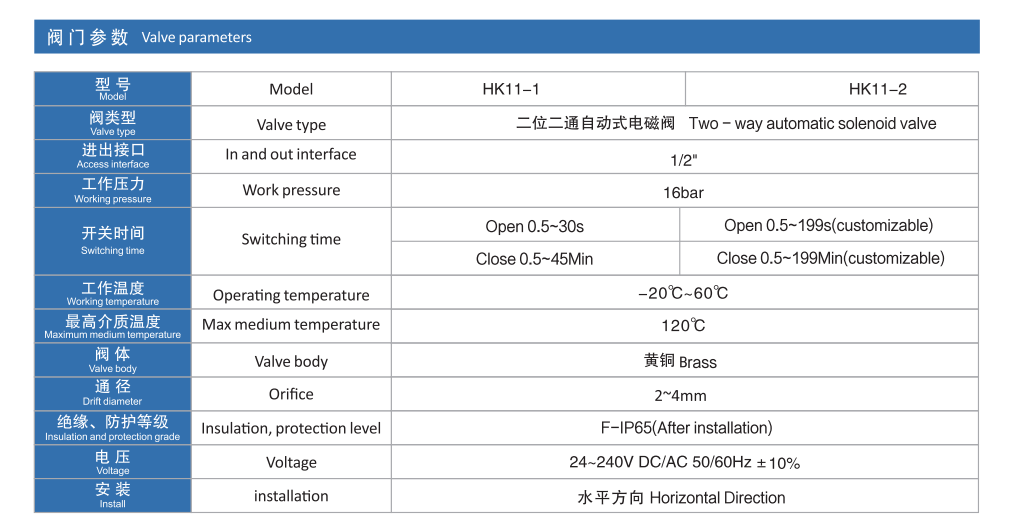

技术参数
安装注意事项

  • HK11两位两通直动式定时自动排水电磁阀




    HK11两位两通直动式定时自动排水电磁阀



  • 安装说明:

    1,安装前应吹扫清洁压缩空气系统

    2,安装时注意阀体的箭头方向;出水口不要用不抗气流冲击的软管

    3,供电电压要与排水阀电压一致;使用直流时,正极必须与接头“1”相连

    4,出厂时已接好电缆的排水阀,褐色为火线L,蓝色为零线N,黄绿双色为安全接地线GND

    5,务必控紧接线盒上的长螺钉,防止进水烧毁

    警告!安装电子排水阀时必须确保:1,压饰空气已经排空(即在零压力下)

                                                     2,电源已经切断

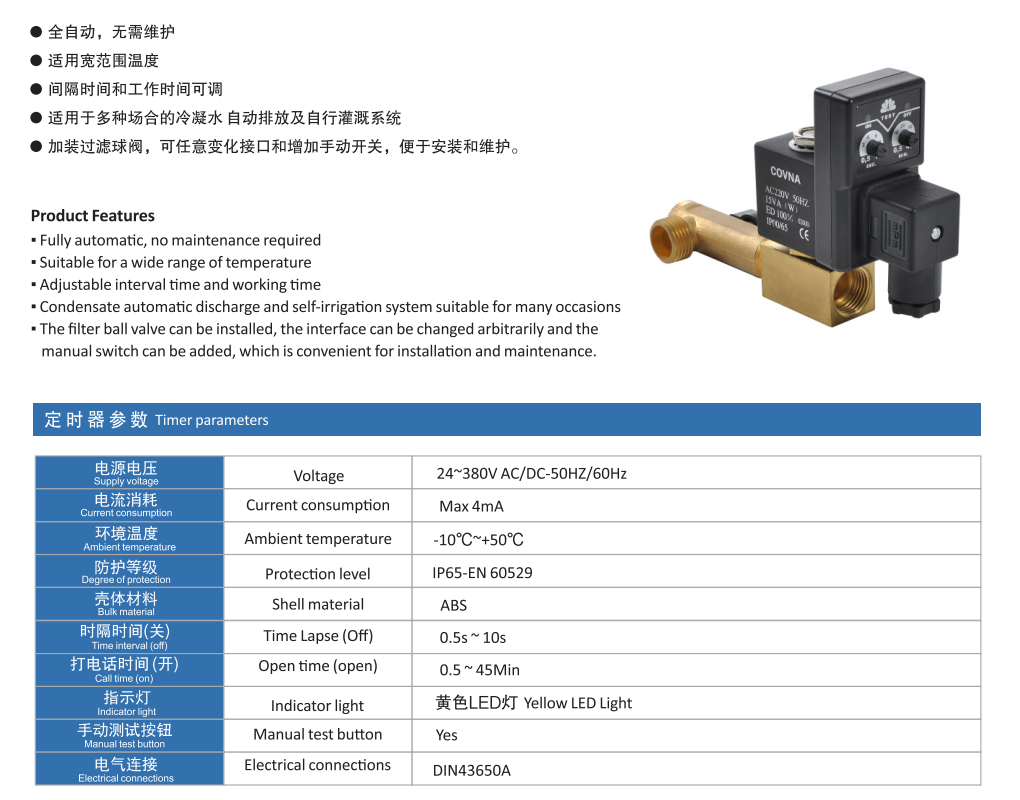

    定时器设定:

    1,OPT定时器

    左旋钮设定排放时间,右旋钮设定间隔时间,如先设排放时间为2S,间隔时间为20min,再按需做进一步调节

    2,JDV定时器

    (1),长按ON(OFF)3秒后,显示上次设定的时间SEC ON(MIN OFF)并闪烁,释放后每按一下ON键时间减少一个单位,每按一下OFF键时间增加一个单位,设定好所需的ON(OFF)时间后,按一下TEST/ENTER键,则数据存储并退出设定状态,设定完成后,系统返回原工作状态所设新时间在下一个循环中起作用。

    (2),时间查询及手动测试

    在正常工作状态下,如当前为ON(OFF)状态时,按一下OFF(ON)键则显示为OFF(ON)状态所设定的时间,并转入OFF(ON)工作状态。在正常工作状态下,按TEST/ENTER键并释放,则转入下一个初始状态,即ON状态,ON灯亮,电源输出并重新计时,也就是可作为手动测试按钮


    异常状态处理:

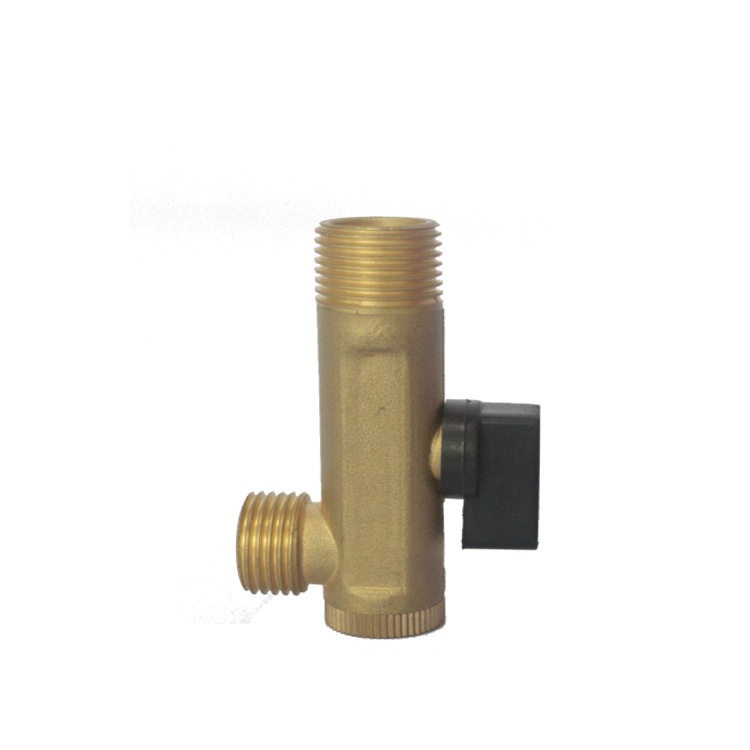

    1,电子排水阀动作正常,却无水排出,很可能是滤网塞,这时需清洗滤网,滤网每月至少清洗一次

    2,在部件无损坏的情况下,电磁阀关不住(漏气),其原因可能是冷凝水中大量粉末状物钻过滤网,进入阀芯与护套之间的间隙,将阀芯卡住这时需要清洗阀芯

    3,清洗阀芯

    (1),关闭隔离阀,按TEST键排空压缩空气,确保排水阀已与高空压系统隔离((零压力)

    (2),切断排水阀电源

    (3),取下线围(在取下线圈前,电子排水阀必须断电,否则通电的线圈在脱离阀杆后会烧毁),拧开六角螺母,取下阀芯和弹簧,清洗阀座,阀芯和弹簧及阀芯护套,再重新安装完毕



    安装说明:

    1,安装前应吹扫清洁压缩空气系统

    2,安装时注意阀体的箭头方向;出水口不要用不抗气流冲击的软管

    3,供电电压要与排水阀电压一致;使用直流时,正极必须与接头“1”相连

    4,出厂时已接好电缆的排水阀,褐色为火线L,蓝色为零线N,黄绿双色为安全接地线GND

    5,务必控紧接线盒上的长螺钉,防止进水烧毁

    警告!安装电子排水阀时必须确保:1,压饰空气已经排空(即在零压力下)

                                                     2,电源已经切断


    定时器设定:

    1,OPT定时器

    左旋钮设定排放时间,右旋钮设定间隔时间,如先设排放时间为2S,间隔时间为20min,再按需做进一步调节

    2,JDV定时器

    (1),长按ON(OFF)3秒后,显示上次设定的时间SEC ON(MIN OFF)并闪烁,释放后每按一下ON键时间减少一个单位,每按一下OFF键时间增加一个单位,设定好所需的ON(OFF)时间后,按一下TEST/ENTER键,则数据存储并退出设定状态,设定完成后,系统返回原工作状态所设新时间在下一个循环中起作用。

    (2),时间查询及手动测试

    在正常工作状态下,如当前为ON(OFF)状态时,按一下OFF(ON)键则显示为OFF(ON)状态所设定的时间,并转入OFF(ON)工作状态。在正常工作状态下,按TEST/ENTER键并释放,则转入下一个初始状态,即ON状态,ON灯亮,电源输出并重新计时,也就是可作为手动测试按钮


    异常状态处理:

    1,电子排水阀动作正常,却无水排出,很可能是滤网塞,这时需清洗滤网,滤网每月至少清洗一次

    2,在部件无损坏的情况下,电磁阀关不住(漏气),其原因可能是冷凝水中大量粉末状物钻过滤网,进入阀芯与护套之间的间隙,将阀芯卡住这时需要清洗阀芯

    3,清洗阀芯

    (1),关闭隔离阀,按TEST键排空压缩空气,确保排水阀已与高空压系统隔离((零压力)

    (2),切断排水阀电源

    (3),取下线围(在取下线圈前,电子排水阀必须断电,否则通电的线圈在脱离阀杆后会烧毁),拧开六角螺母,取下阀芯和弹簧,清洗阀座,阀芯和弹簧及阀芯护套,再重新安装完毕



×
