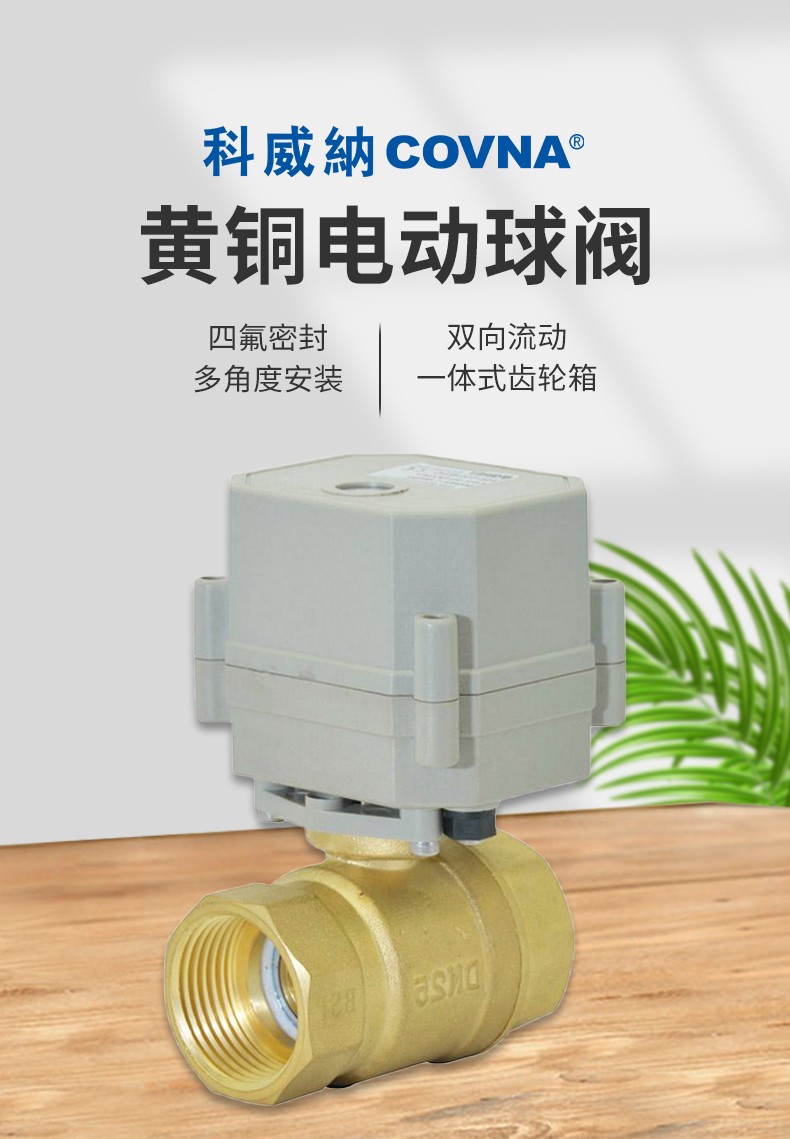

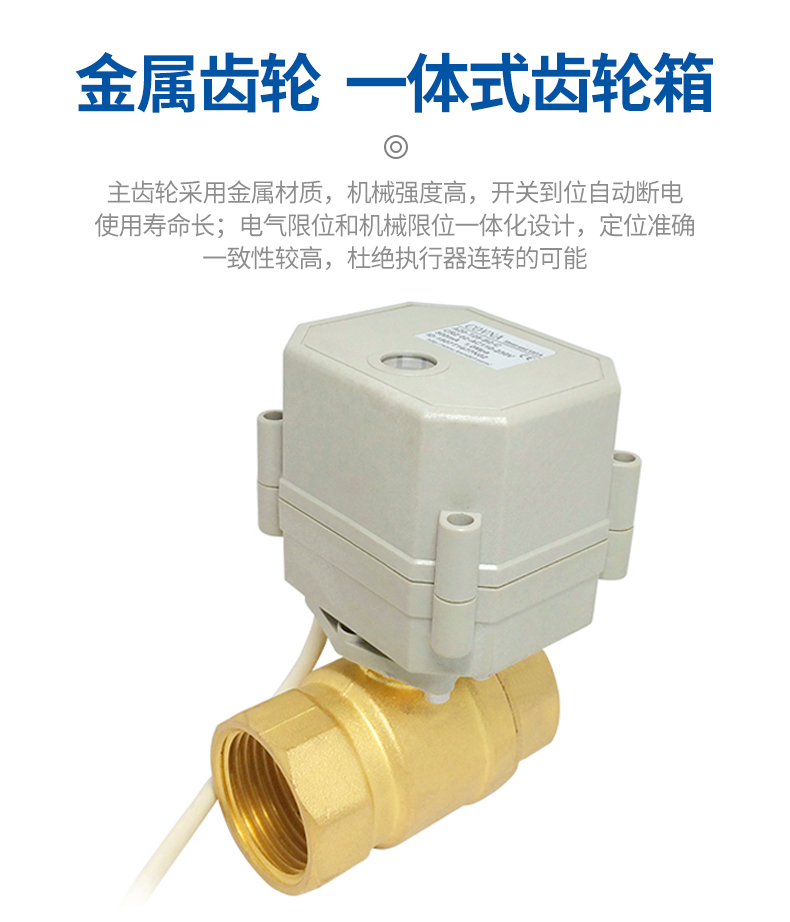

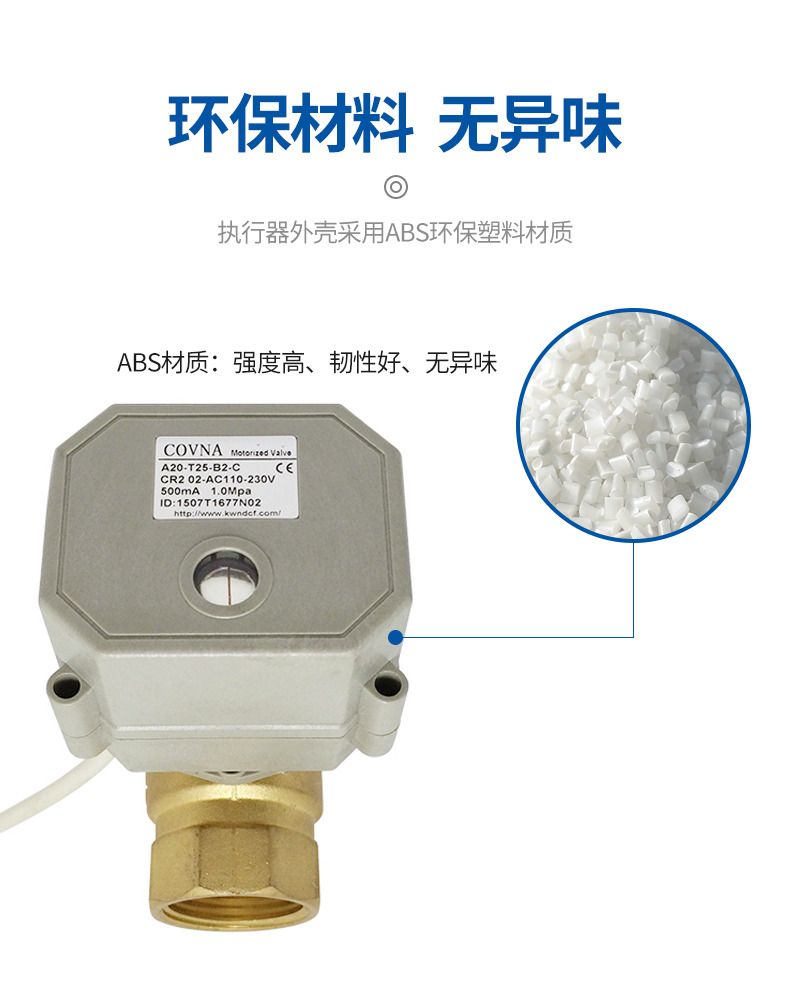

HK62-H精小型电动二通黄铜球阀
HK62-H精小型电动二通黄铜球阀

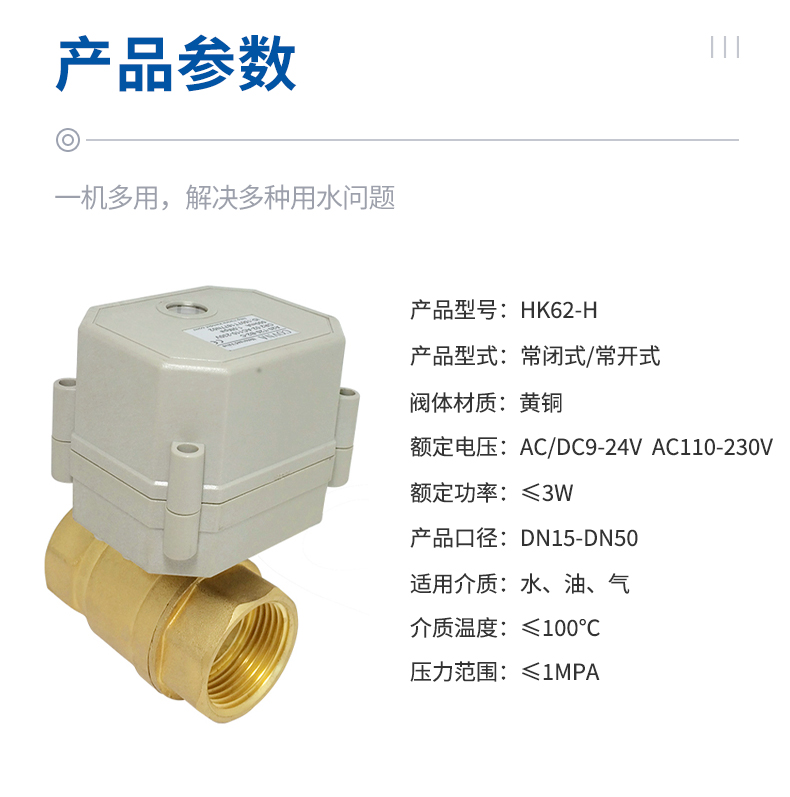

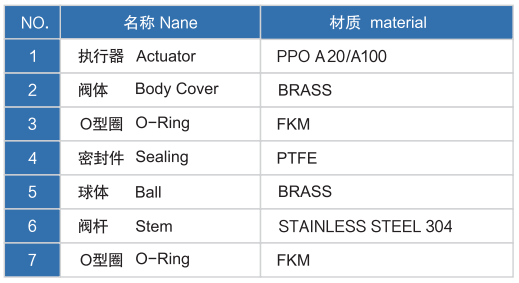

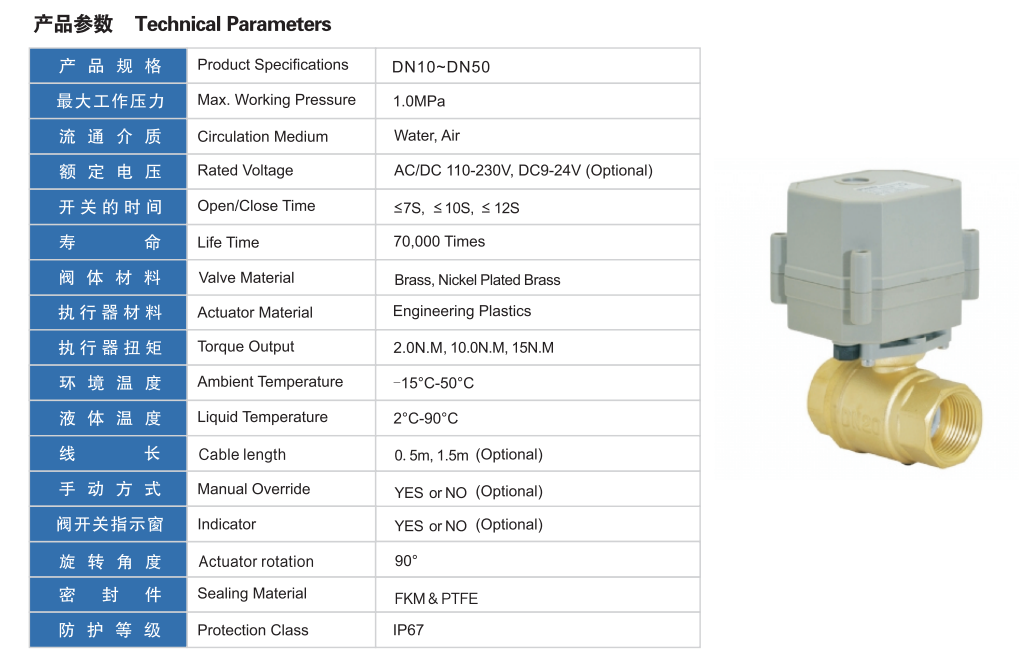

技术参数
执行器参数
  • 精小型二通黄铜球阀手动使用说明:image.png


    1、机械手动功能须断开电源使用。

    2、左右小角度旋转手轮,并把手轮向上提(大概3mm),然后旋动

    手轮左右,直至阀到位。

    3、指示窗中指针上的红线,指示S阀为关,指示0阀为开。

    4、手动操作后须按下手轮,以便正常电功工作。

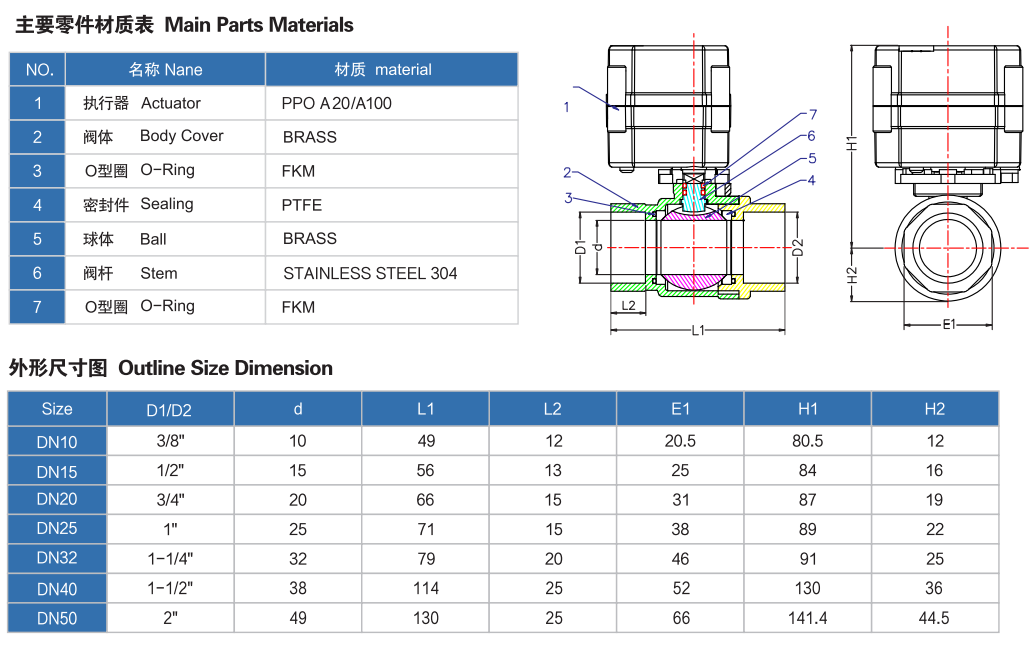

    精小型二通黄铜球阀外形尺寸图:

    image.png   image.pngimage.png





  • AT20执行器外形尺寸图:



    AT100执行器外形尺寸图:




    CR2-01(2线控制)

    1.红线接通正极,黑线接通负极,阀门关闭,

    到位后执行器内部自动断电。

    2.黑线接通正极,红线接通负极,阀门打开,

    *到位后执行器内部自动断电。

    *电压选配:DC5V/DC12V/DC24V

    *不得超过电压工作

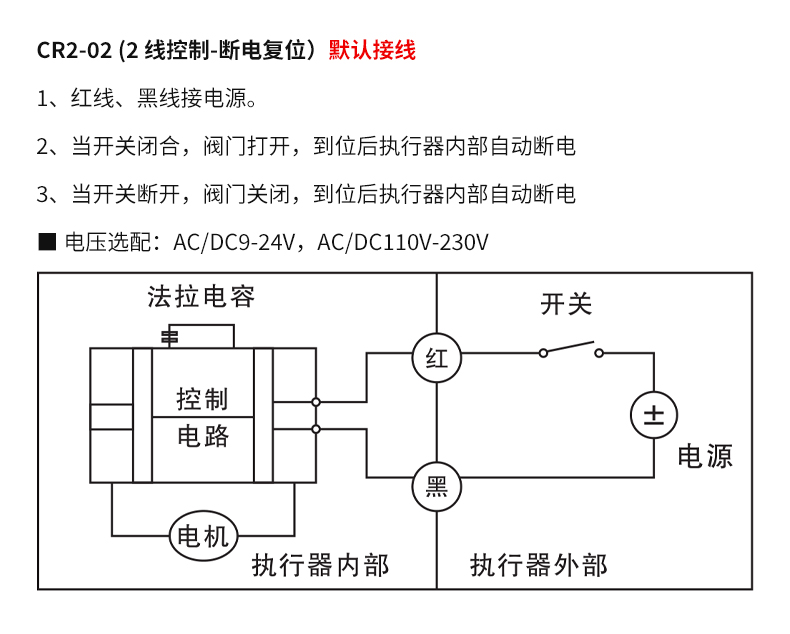

    1、红线、黑线接电源。

    2、当开关闭合,阀门打开,到位后执行器内部自动断电。

    3、当开关断开,阀门关闭,到位后执行器内部自动断电。

    *电压选配:AC/DC9-35V

    *不得超过电压工作






    1、红线、绿线接正极,黑线接负极。

    2、开关与红线接通,阀门打开,到位后执行器内部自动断电。

    3、开关与绿色接通,阀门关闭,到位后执行器内部自动断电。

    *电压选配:DC5V,DC12V,DC24V,AC/DC9-35V

    *不得超过电压工作






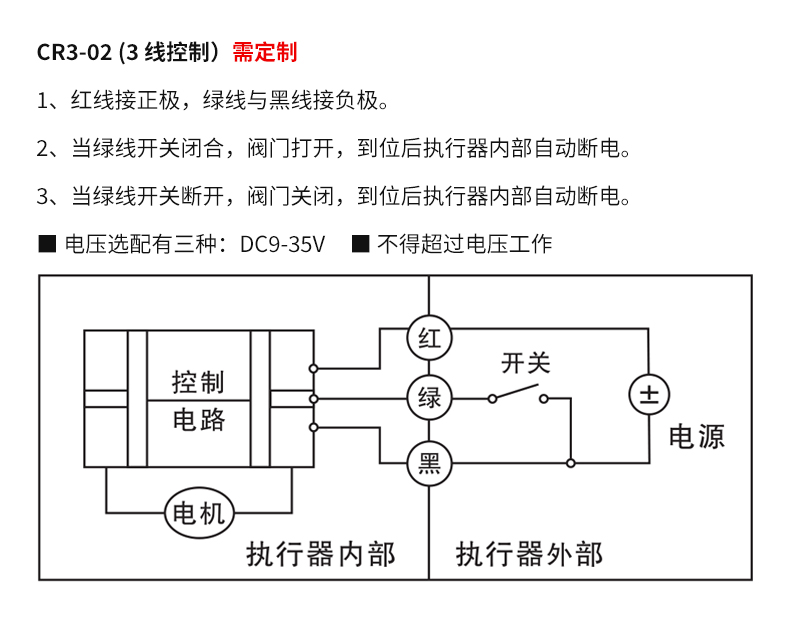

    1、红线接正极,绿线与黑线接负极。

    2、当绿线开关闭合,阀门关闭,到位后执行器内部自动断电。

    3、当绿线开关断开,阀门打开,到位后执行器内部自动断电。

    *电压选配有三种:DC7V-35V

    *不得超过电压工作






    1、红线、绿线接正极,黑线接负极。

    2、当绿线开关闭合,阀门打开,到位后执行器内部自动断电。

    3、当绿线开关断开,阀门闭合,到位后执行器内部自动断电。

    *电压选配:DC12V,DC24V,AC/DC9-35V。

    *不得超过电压工作






    1、红线、绿线接正极,黑线接负极。

    2、开关与红线接通,阀门关闭,到位后执行器内部自动断电。

    3、开关与绿色接通,阀门打开,到位后执行器内部自动断电。

    *电压选配:DC5V,DC12V,DC24V

    *不得超过电压工作

    *严禁通电连接电源线





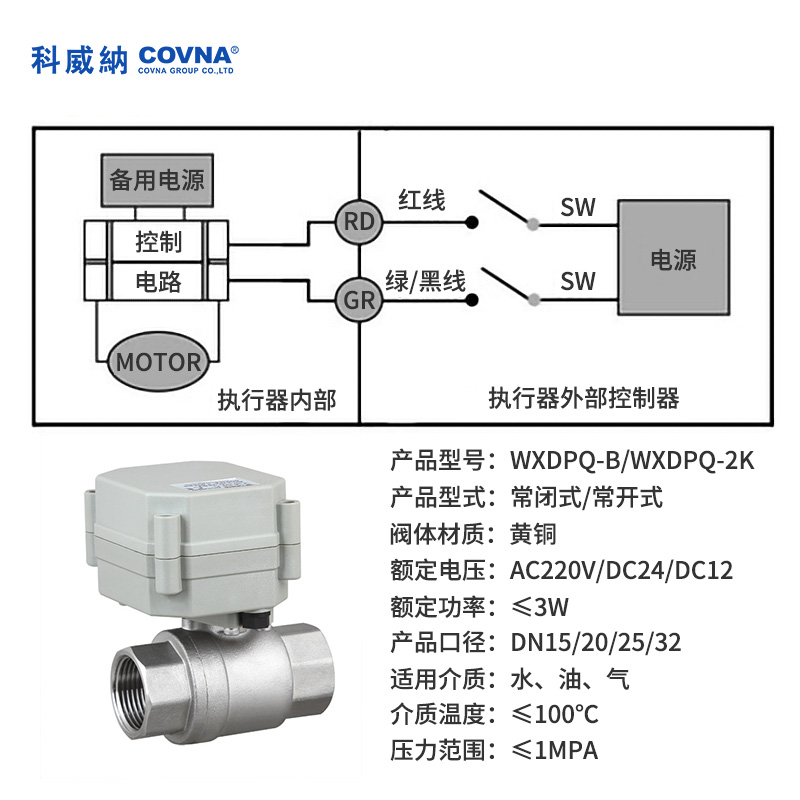

    1、红线、绿线接正极,黑线接负极。

    2、当绿线开关闭合,阀门打开,到位后执行器内部自动断电。

    3、当绿线开关断开,阀门闭合,到位后执行器内部自动断电。

    *当外部电源断开,阀门自动关闭/打开。

    *电压选配:DC12V,DC24V,AC/DC9-35V,AC110-230V。

    *不得超过电压工作





    1、红线、黑线接负极,白线,黄线接开关。

    2、当开关闭合,阀门打开,到位后执行器内部自动断电。

    3、当开关断开,阀门关闭,到位后执行器内部自动断电。

    *电压选配:AC/DC110V-230V

    *控制线带:DC5V/DC24V电,在多台电动阀并联同时使用时,

     必须把颜色相同的控制线接在一起,否则电动阀不能正常工作。

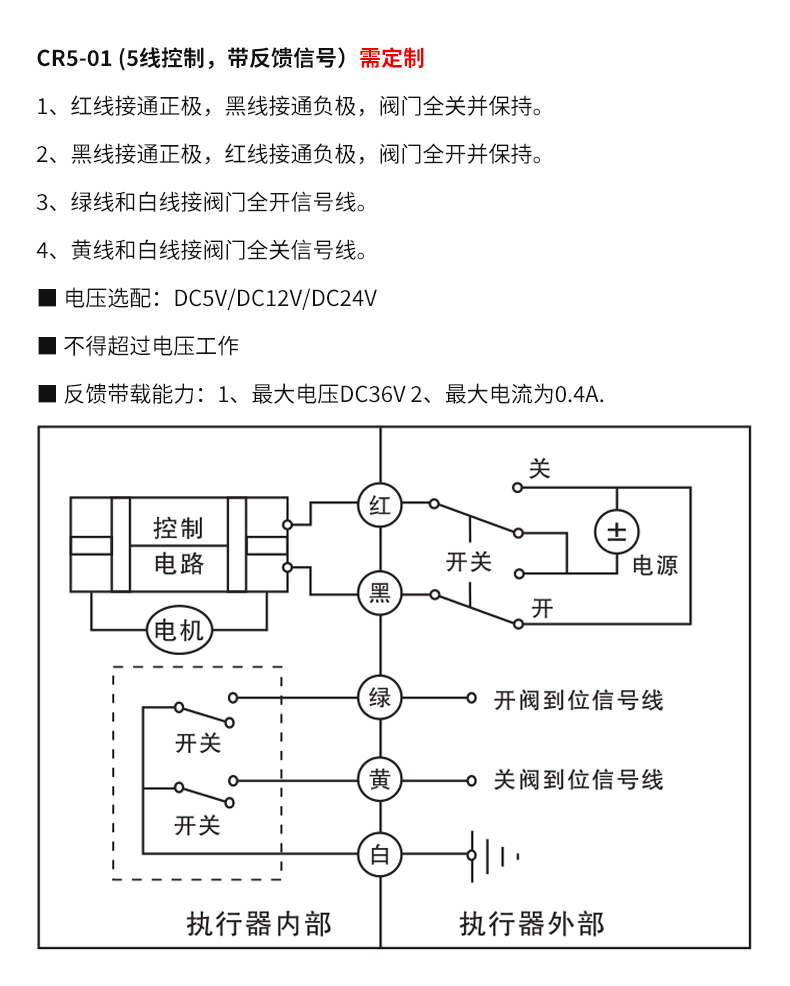

    CR5-01(5线控制,带反馈信号)

    1、红线接通正极,黑线接通负极,阀门全关并保持。

    2、黑线接通正极,红线接通负极,阀门全开并保持。

    3、绿线和白线接阀门全开信号线。

    4、黄线和白线接阀门全关信号线。

    *电压选配:DC5V/DC12V/DC24V不得超过电压工作

    *反馈带载能力:1、最大电压DC36V,AC220V;

                            2、最大电流为0.4A.

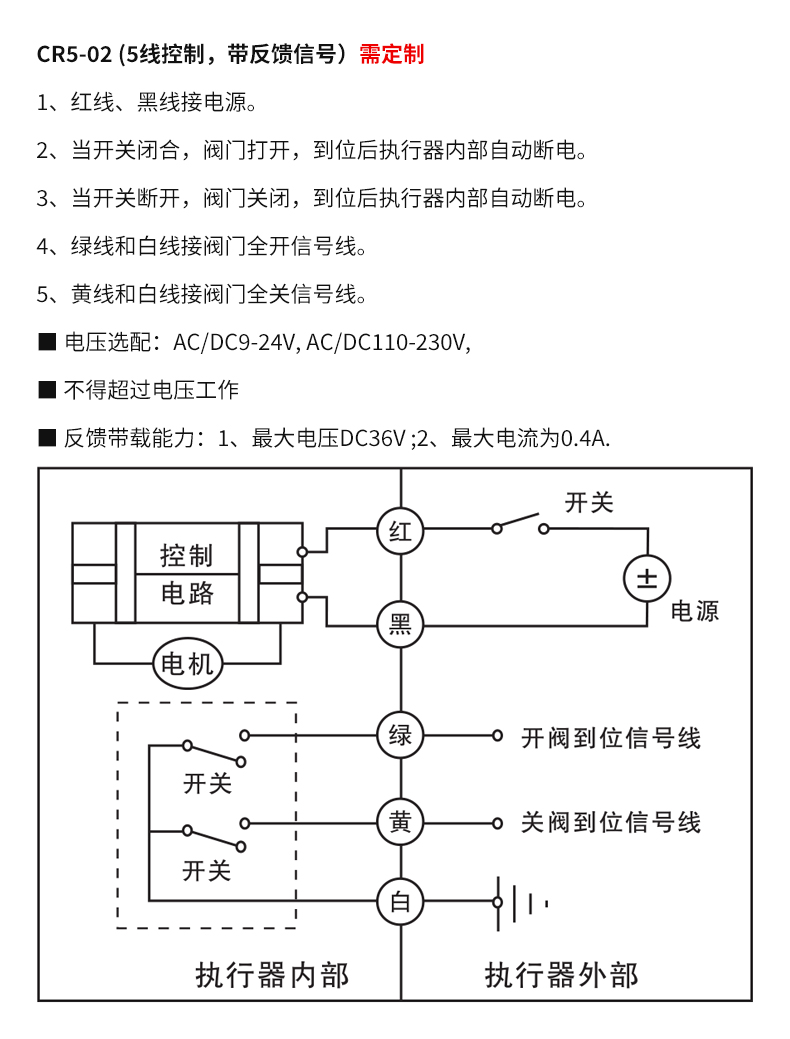

    1、红线、黑线接电源。

    2、当开关闭合,阀门打开,到位后执行器内部自动断电。

    3、当开关断开,阀门关闭,到位后执行器内部自动断电。

    4、绿线和白线接阀门全开信号线。

    5、黄线和白线接阀门全关信号线。

    电压选配:AC/DC9-24V,AC/DC9-35V

    *不得超过电压工作

    *反馈带载能力:1、最大电压DC36V,AC220V;

                            2、最大电流为0.4A.






    1、红线接正极,绿线与黑线接负极。

    2、当绿线开关闭合,阀门打开,到位后执行器内部自动断电。

    3、当绿线开关断开,阀门关闭,到位后执行器内部自动断电。

    4、蓝线和灰线接阀门全开信号线。

    5、黄线和白线接阀门全关信号线。

    *电压选配:DC7--35V,DC5V,DC12V,DC24V;

    *不得超过电压工作

    *反馈带载能力:1、最大电压DC36V,AC220V;

                            2、最大电流为0.4A





    1、红线、绿线接正极,黑线接负极。

    2、开关与红线接通,阀门打开,阀门全开到位后执行器内部自动断电

    3、开关与绿色接通,阀门关闭,阀门全关到位后执行器内部自动断电。

    4、蓝线和灰线接阀门全开信号线

    5、黄线和白线接阀门全关信号线。

    *电压选配:DC5V,DC12V,DC24V,AC/DC9-35V

    *不得超过电压工作

    *反馈带载能力:1、最大电压DC36V,AC220V;

                             2、最大电流为0.4A.






    1、红线、绿线接正极,与黑线接负极。

    2、当绿线开关闭合,阀门打开,到位后执行器内部自动断电

    3、当绿线开关断开,阀门闭合,到位后执行器内部自动断电

    4、蓝线和灰线接阀门全开信号线。

    5、黄线和白线接阀门全关信号线

    *电压选配:电压选配:DC12V,DC24V,AC/DC9-35V。

    *不得超过电压工作







    1、红线、黑线接负极,白线,黄线接开关。

    2、当开关闭合,阀门打开,到位后执行器内部自动断电。

    3、当开关断开,阀门关闭,到位后执行器内部自动断电。

    4、绿线和白线接阀门全开信号线。

    5、黄线和白线接阀门全关信号线。

    *电压选配:AC/DC110V-230V

    *不得超过电压工作



×
