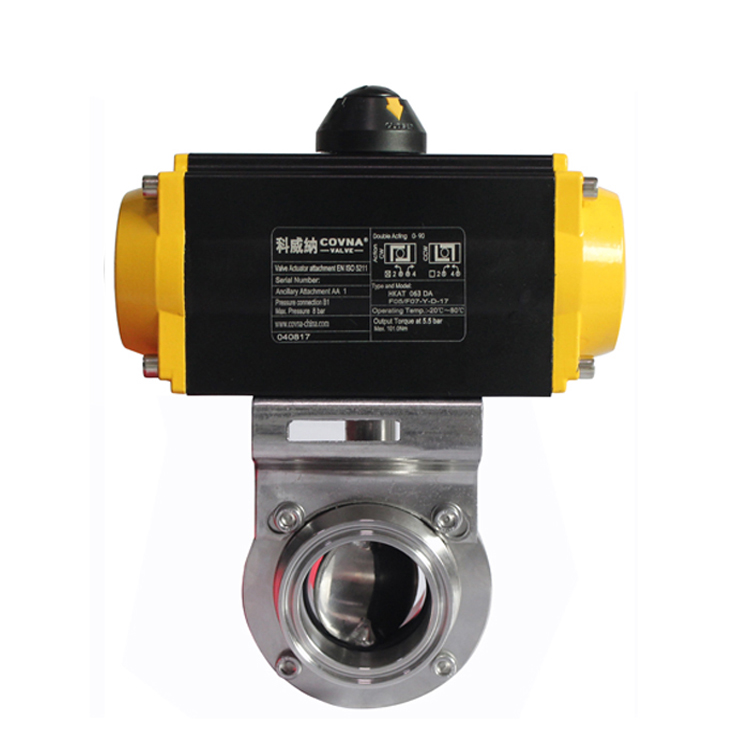

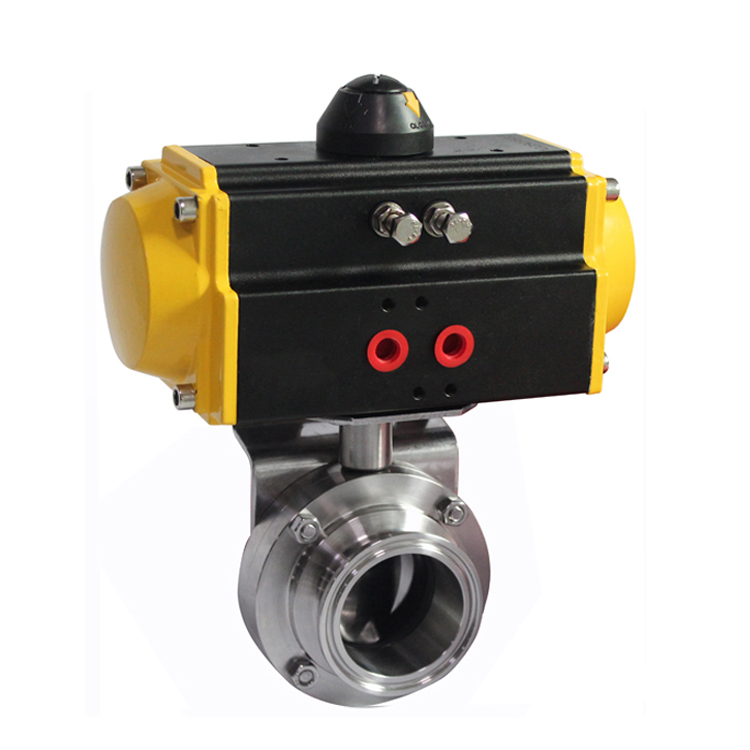

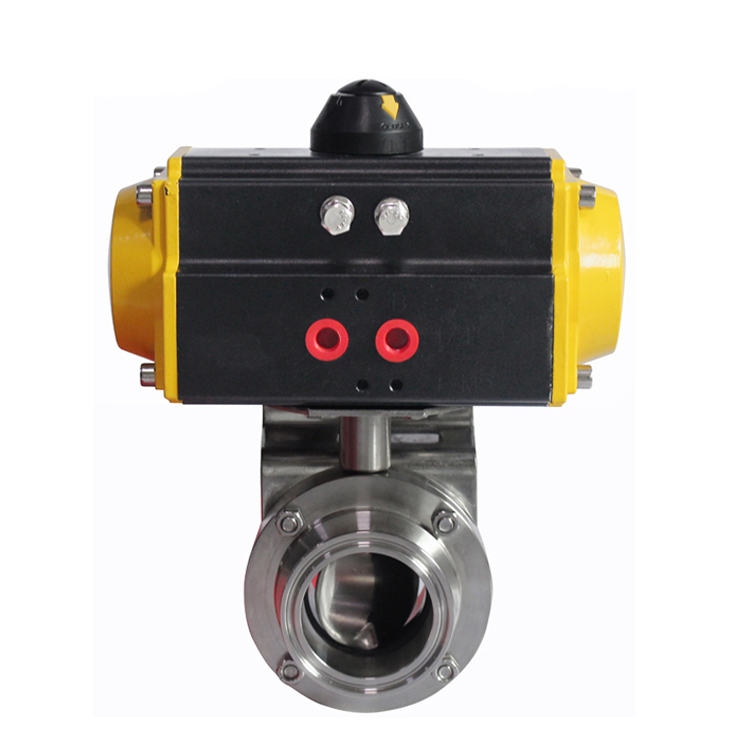

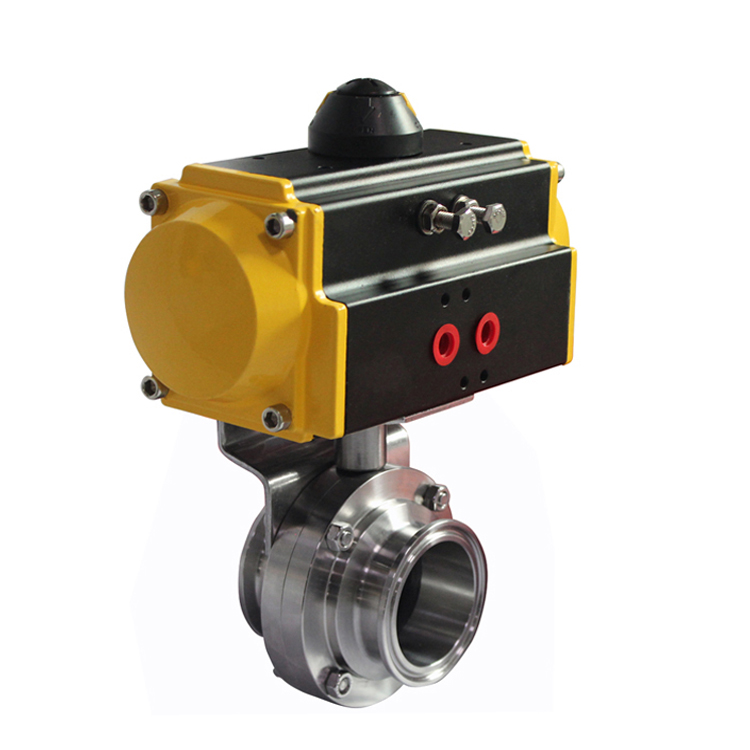

HK59-D-W气动不锈钢卡箍快装式卫生级蝶阀
HK59-D-W气动不锈钢卡箍快装式卫生级蝶阀

产品型号

HK59-D-W

公称通径

DN15-DN100

阀体材质

SS304  SS316  SS316L

阀座密封

PTFE:-20℃~180℃

PPL:-20~250℃

适用介质

食品,医药,包装,机械,灌装机械等卫生级别工况使用


超低扭矩美观高强度耐腐蚀长寿命,全通径流量,PTFE球密封,低扭矩,可使用手柄调节阀座松紧,松开由令,中部任是完整阀门,可更换提供附带平台预埋铜质螺母产品方便加装自动执行器



在线咨询

咨询热线:13556667439

技术参数
执行器参数
  • 气动卫生级蝶阀 (2).jpg


    卫生级气动球阀经过精密检验流程和严格品质管理,采用内外抛光和灭菌处理。采用卡箍快装式连接,全包的F4密封,没有死角方便拆卸、清洗、维修,其中三通卫生级球阀适用于卫生级管路介质换向、分流、合流、混流。配气动执行器、电动执行器实现自动化控制。



    阀 体

    阀 内 组 件

    公称通径

    DN15-DN100

    阀座密封

    PTFE:-20℃~180℃

    PPL:-20~250℃

    阀体材质

    SS304  SS316  SS316L

    阀板材质

    SS304  SS316  SS316L

    连接类型

    卡箍快装式,焊接式

    阀杆材质

    SS304  SS316  SS316L

    压力等级

    PN1.6MPa

              设计标准

    ISO,DIN,IDF,SMS,3A

    适用介质

    食品,医药,包装,机械,灌装机械等卫生级别工况使用

    结构类型

    中线结构

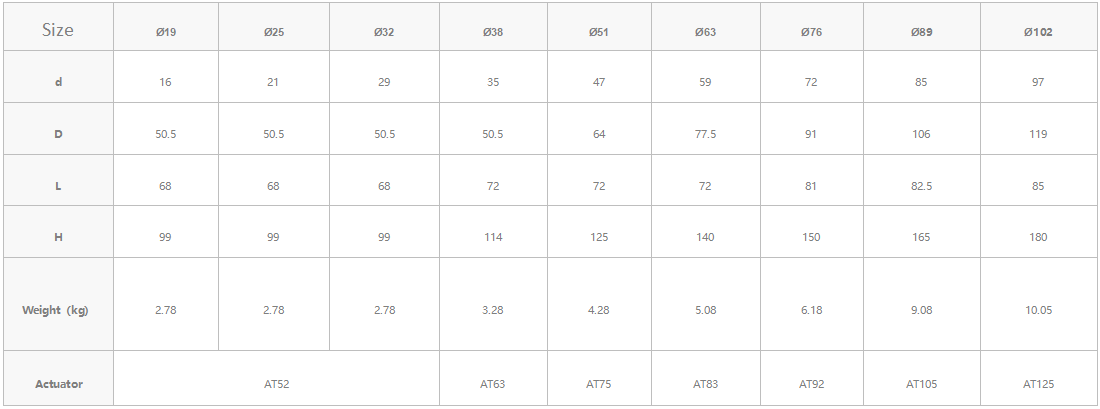

    气动不锈钢卡箍快装式卫生级蝶阀外形尺寸:



    气动不锈钢卡箍快装式卫生级蝶阀技术规范:




    ※注:系列球阀结构长度及螺纹类型可根据用户要求设计制造。





    气动卫生级蝶阀 (2).jpg


    卫生级气动球阀经过精密检验流程和严格品质管理,采用内外抛光和灭菌处理。采用卡箍快装式连接,全包的F4密封,没有死角方便拆卸、清洗、维修,其中三通卫生级球阀适用于卫生级管路介质换向、分流、合流、混流。配气动执行器、电动执行器实现自动化控制。



    阀 体

    阀 内 组 件

    公称通径

    DN15-DN100

    阀座密封

    PTFE:-20℃~180℃

    PPL:-20~250℃

    阀体材质

    SS304  SS316  SS316L

    阀板材质

    SS304  SS316  SS316L

    连接类型

    卡箍快装式,焊接式

    阀杆材质

    SS304  SS316  SS316L

    压力等级

    PN1.6MPa

              设计标准

    ISO,DIN,IDF,SMS,3A

    适用介质

    食品,医药,包装,机械,灌装机械等卫生级别工况使用

    结构类型

    中线结构



    气动不锈钢卡箍快装式卫生级蝶阀外形尺寸:



    气动不锈钢卡箍快装式卫生级蝶阀技术规范:




    ※注:系列球阀结构长度及螺纹类型可根据用户要求设计制造。






  • 1.jpg

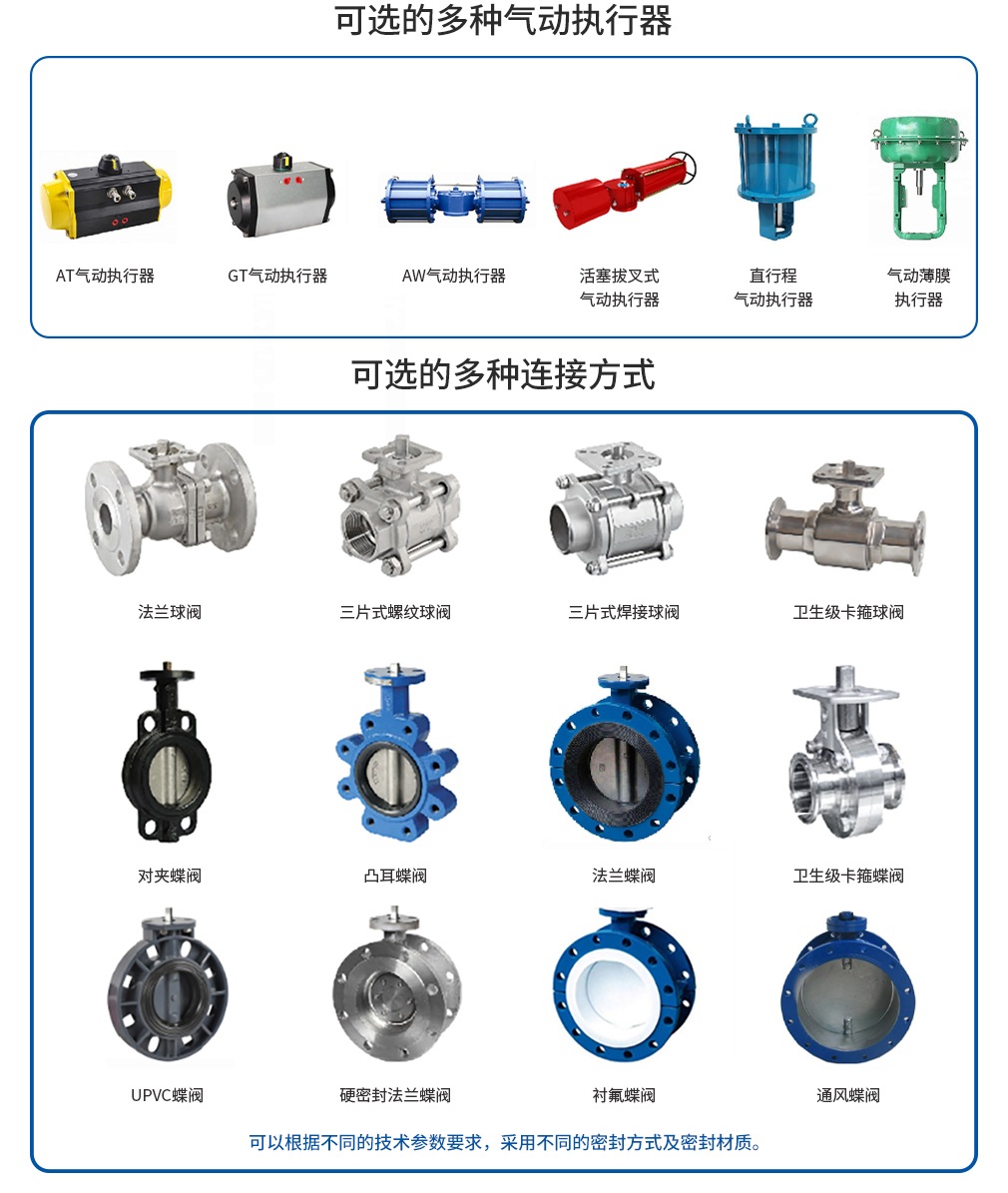

    气动执行机构有单作用和双作用两种控制方式,可根据具体需求选择相应的种类及尺寸。



    电动执行器性能及特点:

    优质铝合金压铸外壳,外观精巧,造型美观,最大扭矩4000Nm,防护等级可达IP68。整机经过2kgf/cm²密封性实验,可置于20m水深不渗漏。

    阀门状态显示

    简洁明了可清晰地显示阀门开启角度。镜片采用经过特殊强化处理的玻璃镜片,拒绝采用抗老化性差,受温度变化极易变形的塑料镜片。

    原装进口导电塑料定位器

    高品质原装进口导电塑料定位器,精度更高,寿命更长。

    电气限位行程微调节装置

    采用独有的专利技术设计,只需一只六角扳手,即可很方便地对执行机构的开向电气限位行程进行调整。同时独特的微量调节功能,使得电气限位行程的调整更加精准。

    伺服控制器

    独特的电子制动功能有效消除电机惯量,定位精确0.3%以上。输入、输出,电源三级光电隔离,搞干扰性能卓越,可控硅输出,动作时间快,频度可达1200次。

    机械限位行程调节装置

    不锈钢制作的机械行程限位螺栓和挡块可精确在调节执行机构至某一角度。为了方便调节,螺栓置于外部,每次调节后不锈钢螺母确保定位行程序终止。一般出厂时角度为0-90度,但也可以调节至任何角度。



    电动执行器详细的尺寸大小、机型性能及接线图可点击: 电动执行器 进行了解!





    气动执行机构有单作用和双作用两种控制方式,可根据具体需求选择相应的种类及尺寸。



    电动执行器性能及特点:

    优质铝合金压铸外壳,外观精巧,造型美观,最大扭矩4000Nm,防护等级可达IP68。整机经过2kgf/cm²密封性实验,可置于20m水深不渗漏。

    阀门状态显示

    简洁明了可清晰地显示阀门开启角度。镜片采用经过特殊强化处理的玻璃镜片,拒绝采用抗老化性差,受温度变化极易变形的塑料镜片。

    原装进口导电塑料定位器

    高品质原装进口导电塑料定位器,精度更高,寿命更长。

    电气限位行程微调节装置

    采用独有的专利技术设计,只需一只六角扳手,即可很方便地对执行机构的开向电气限位行程进行调整。同时独特的微量调节功能,使得电气限位行程的调整更加精准。

    伺服控制器

    独特的电子制动功能有效消除电机惯量,定位精确0.3%以上。输入、输出,电源三级光电隔离,搞干扰性能卓越,可控硅输出,动作时间快,频度可达1200次。

    机械限位行程调节装置

    不锈钢制作的机械行程限位螺栓和挡块可精确在调节执行机构至某一角度。为了方便调节,螺栓置于外部,每次调节后不锈钢螺母确保定位行程序终止。一般出厂时角度为0-90度,但也可以调节至任何角度。



    电动执行器详细的尺寸大小、机型性能及接线图可点击: 电动执行器 进行了解!
