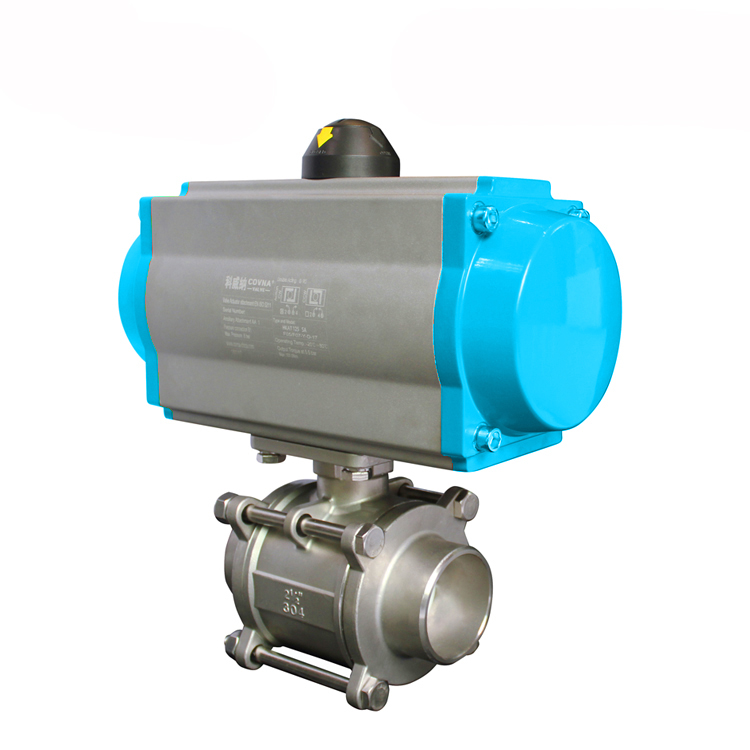

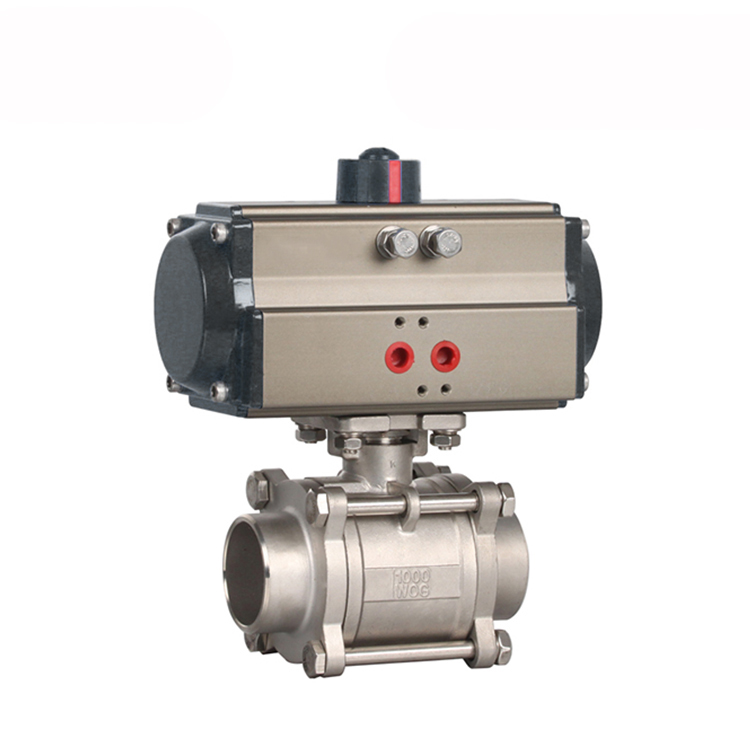

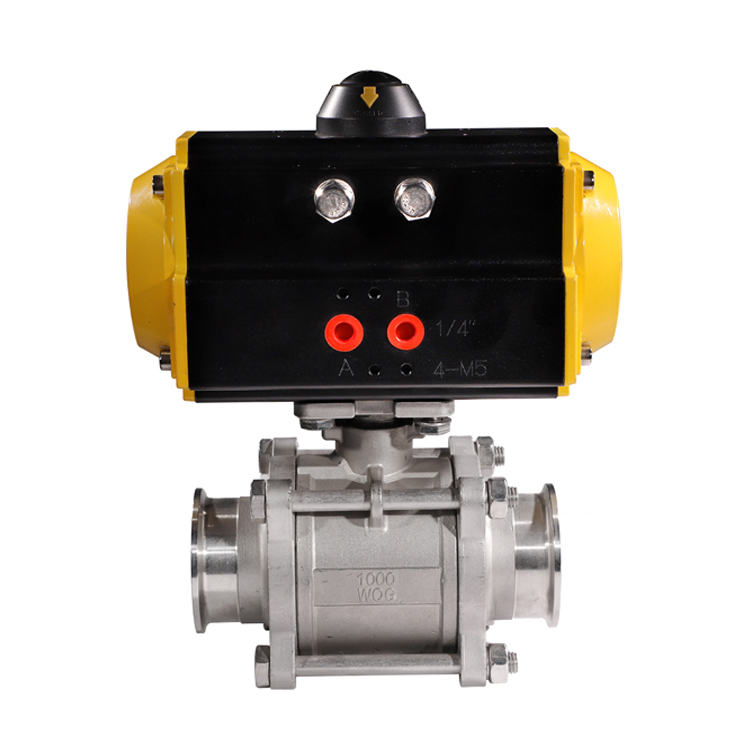

HK56-3PS-K气动不锈钢三片式卡箍二通球阀
HK56-3PS-K气动不锈钢三片式卡箍二通球阀


产品型号

HK56-3PS-K

公称通径

DN15-DN100

阀体材质

SS304  SS316  SS316L

阀座密封

PTFE:-20℃~180℃

PPL:-20~250℃

适用介质

水、液体、气体、油、粉、蒸汽、酸碱腐蚀性介质


超低扭矩美观高强度耐腐蚀长寿命,全通径流量,PTFE球密封,低扭矩,可使用手柄调节阀座松紧,松开由令,中部任是完整阀门,可更换提供附带平台预埋铜质螺母产品方便加装自动执行器


技术参数
执行器参数
  • Clamp Pneumatic Ball Valve02.jpg


    三片式球阀铸造采用德国引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。选用不同的材质,可分别适用于水、燃气、蒸汽、油品、硝酸、醋酸等多种介质。



    阀 体

    阀 内 组 件

    公称通径

    DN15-DN100

    阀座密封

    PTFE:-20℃~180℃

    PPL:-20~250℃

    阀体材质

    SS304  SS316  SS316L

    阀芯材质

    SS304  SS316

    连接类型

    内螺纹连接

    阀杆材质

    SS304

    压力等级

    PN1.0,2.5,4.0,6.4,31.5MPa

    适用介质

    水、液体、气体、油、粉、蒸汽、酸碱腐蚀性介质

    结构类型

    浮动球芯

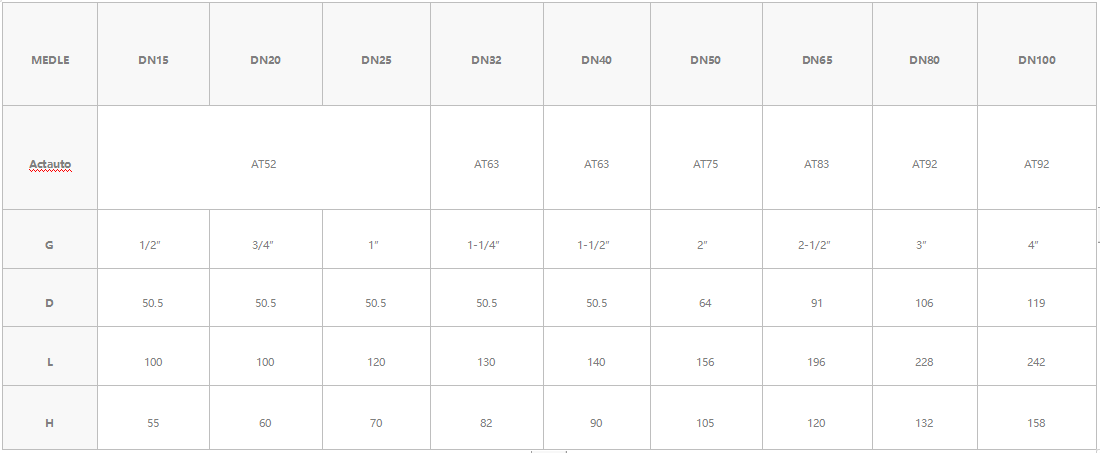

    气动不锈钢三片式卡箍二通球阀外形尺寸:



    气动不锈钢三片式卡箍二通球阀技术规范:




    ※注:系列球阀结构长度及螺纹类型可根据用户要求设计制造。




  • 1.jpg


    气动执行机构有单作用和双作用两种控制方式,可根据具体需求选择相应的种类及尺寸。



    电动执行器性能及特点:

    优质铝合金压铸外壳,外观精巧,造型美观,最大扭矩4000Nm,防护等级可达IP68。整机经过2kgf/cm²密封性实验,可置于20m水深不渗漏。

    阀门状态显示

    简洁明了可清晰地显示阀门开启角度。镜片采用经过特殊强化处理的玻璃镜片,拒绝采用抗老化性差,受温度变化极易变形的塑料镜片。

    原装进口导电塑料定位器

    高品质原装进口导电塑料定位器,精度更高,寿命更长。

    电气限位行程微调节装置

    采用独有的专利技术设计,只需一只六角扳手,即可很方便地对执行机构的开向电气限位行程进行调整。同时独特的微量调节功能,使得电气限位行程的调整更加精准。

    伺服控制器

    独特的电子制动功能有效消除电机惯量,定位精确0.3%以上。输入、输出,电源三级光电隔离,搞干扰性能卓越,可控硅输出,动作时间快,频度可达1200次。

    机械限位行程调节装置

    不锈钢制作的机械行程限位螺栓和挡块可精确在调节执行机构至某一角度。为了方便调节,螺栓置于外部,每次调节后不锈钢螺母确保定位行程序终止。一般出厂时角度为0-90度,但也可以调节至任何角度。



    电动执行器详细的尺寸大小、机型性能及接线图可点击: 电动执行器 进行了解!
