什么是气动电磁阀的“位”和“通”



电磁阀是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于执行器,而气动电磁阀是其中的一种,是通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过气动电磁阀的油的压力来推动油缸的活塞,这样通过控制气动电磁阀的电磁铁的电流就控制了整个电磁阀的机械运动。


这篇文章主要介绍气动电磁阀是几位几通以及电磁阀几位几通的详细内容,一起来了解一下。

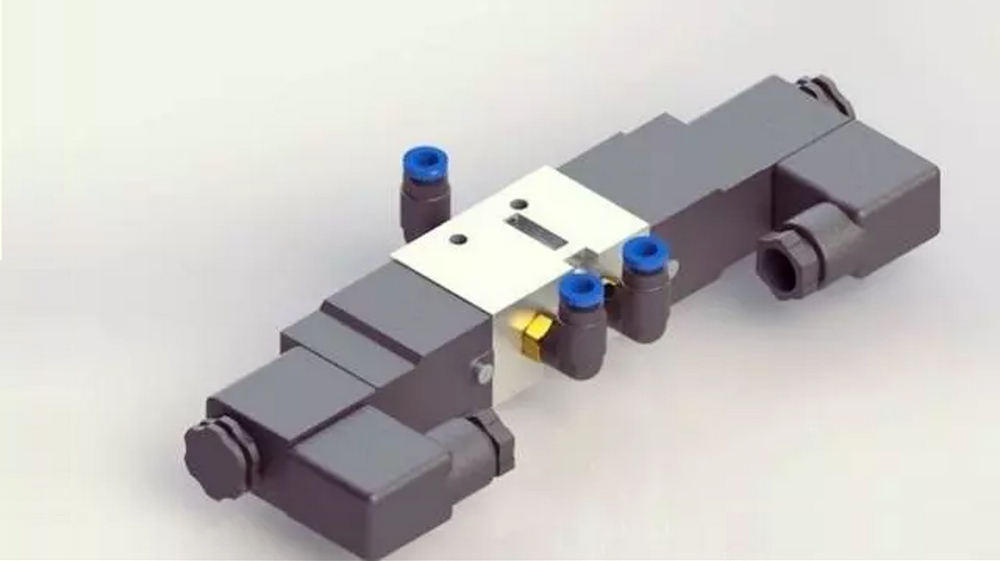

气动电磁阀都有几位几通?

气动电磁阀根据功能和需要,有许多通、位。最简单最常用的是两位三通电磁阀、两位五通电磁阀,其他还有两位二通电磁阀、两位四通电磁阀、三位四通电磁阀、三位五通电磁阀,还有特殊需求的四位五通电磁阀(三个电磁头)等等。


两位四通电磁阀、两位五通电磁阀又分单电控和双电控两种。在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。


三位五通又分中封三位五通电磁阀、中压三位五通电磁阀、和中泄三位五通电磁阀三种。当阀芯处于中间位置时,各通口呈关闭状态则称中间封闭式;各输出口全与排气口接通则为中间泄压式;若输出口都与输入口接通则称为中间加压式。三位五通电磁阀一般是需要气缸(执行器)中间停止时才用上。


什么是气动电磁阀的“位”和“通”?

“通”和“位”是气动换向电磁阀的重要概念。不同的“通”和“位”构成了不同类型的气动换向电磁阀。

气动电磁阀的"位",是指换向阀的阀芯有几个不同的工作(或称切换)位置。气动电磁阀的“通”,是指换向阀的阀体上有多少个各不相通且可与系统中不同油管或气咱相连的接口(不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通),简而言之,就是指有多少个气孔。例如两位三通气动电磁阀,就是指气动电磁阀有开和关两个工作位置,三通就是它有一个气源进口,两个工作气源出口。再举一个三位五通气动电磁阀,那就是电磁阀有开、保持、关三个工作位置,五通就是指有五个气孔,分别为1个气源进口孔(气源接口),2个工作气源出口孔(气缸两侧进气口),2个气源排气出口孔(气缸两侧排气口,安装消声器)。

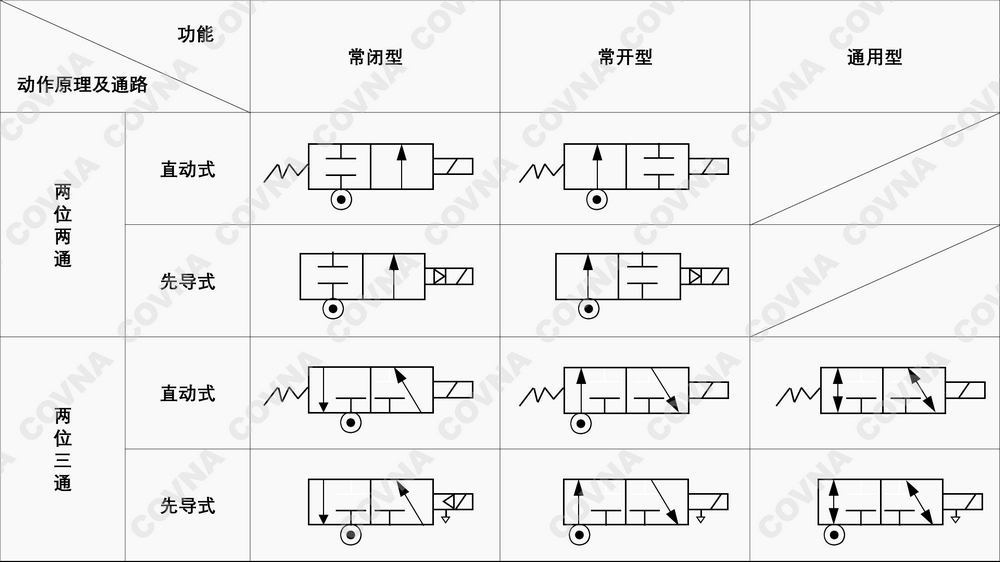

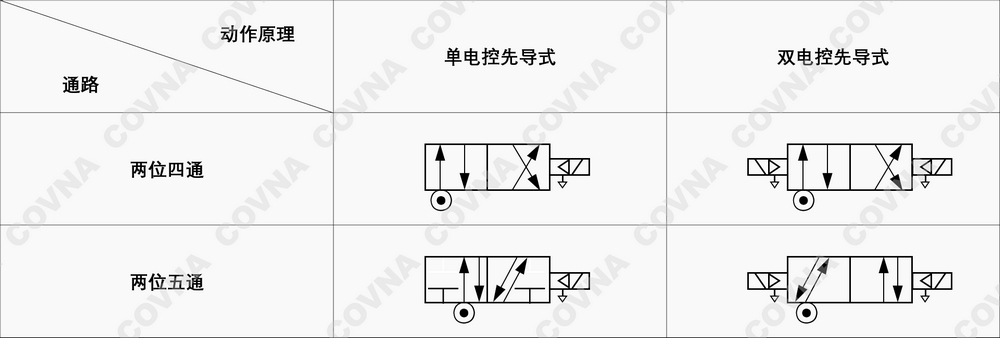

图形符号的含义





如有气动元件符号,那就更好理解了。

(1)用方框表示阀的工作位置,有几个方框就表示有几“位”;

(2)方框内的箭头表示气路处于接通状态,但箭头方向不一定表示气体流动的实际方向;

(3)方框内符号“┻”或“┳”表示该通路不通;

(4)方框外部连接的接口数有几个,就表示几“通”;

(5)一般阀与系统供油路或气连接的进油口/进气口用字母P表示;阀与系统回油路/气路连通的回油/回气口用T(有时用O)表示;而阀与执行元件连接的油口/气口用A、B等表示。有时在图形符号上用 | 表示泄漏油口;

(6)换向阀都有两个或两个以上的工作位置,其中一个为常态位,即阀芯未受到操纵力时所处的位置。图形符号中的中位是三位阀的常态位。利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。绘制系统图时,油路/气路一般应连接在换向阀的常态位上。
