电动闸阀和电动截止阀还傻傻分不清?老师傅为你解答谜底

电动阀说简单点就是用电动执行器来控制阀门,从而实现阀门的启闭。 可分为两部分,电动执行机构和阀门。电动闸阀开关动作速度可以调整,结构简单,易维护,动作过程中因气体本身的缓冲特性,不易因卡住而损坏,但必须有气源,且其控制系统也比电动阀门复杂。闸阀在管路中主要用于切断、分配和改变介质的流动方向。电动截止阀由电动或气动致动器和截止阀两部分组成,其区别在于其关闭部分是阀体,阀体绕阀体中心线旋转以开启和关闭。简单介绍完电动闸阀和电动介质阀,可能大家还是属于懵懵的状态,接下来就为大家讲解一下电动截止阀和电动闸阀的区别。

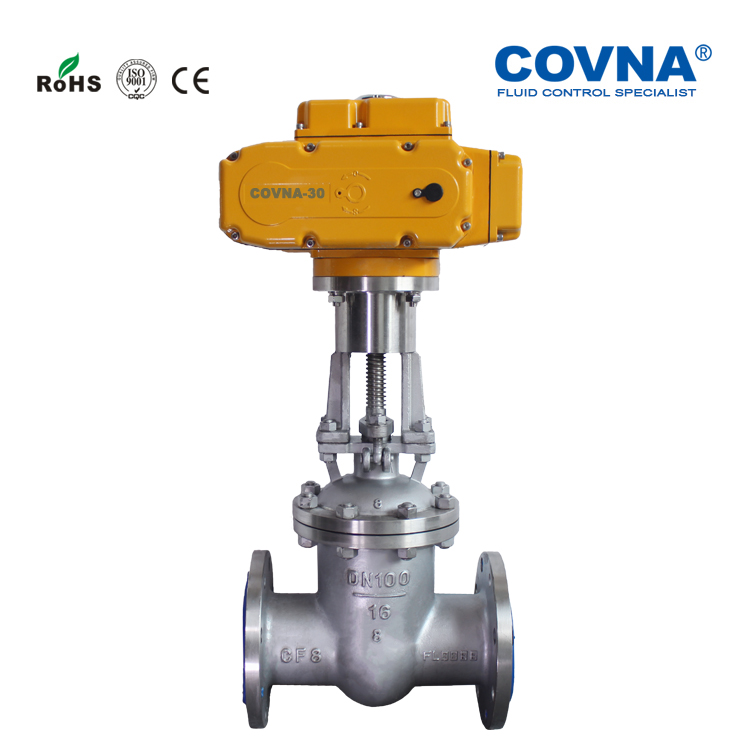

电动闸阀和电动截止阀还傻傻分不清?老师傅为你解答谜底

电动闸阀和电动截止阀的区别:


1.结构不同


电动闸阀比电动截止阀复杂,高度尺寸相对来说比较大。 从外观上看,闸阀比截止阀更短更高,特别是明杆闸阀需要更高的高度空间。


2、密封面不同


电动闸阀在开启和关闭时阀芯和阀座密封面设计始终没有接触并相互磨擦,因而进行密封面容易出现磨损,特别是在阀门处于一个接近关闭工作状态时,阀芯前后压差很大,密封面磨损就更为严重;而截止阀的阀瓣一旦处于发展开启状况,它的阀座和阀瓣密封面之间,就不再接触,因而它的密封面机械设备磨损影响较小。


楔形闸阀的阀芯斜度通常为3-6度,或当阀体大的温度的过量闭合力改变容易被卡住。因此,高温,高压楔形闸阀,在结构上都采取了一定的防止阀芯卡死的措施。截止阀的密封面,必须施以强制力关闭的阀门才能达到密封,在相同的直径,操作压力和相同的驱动装置,截止阀的驱动扭矩2.5-3.5倍是闸阀。


截止阀的密封面,只有在完全可以关闭时才相互之间接触,强制进行关闭的阀芯与密封面的相对滑移量很小,因而密封面的影响磨损也很小。而截止阀密封面的磨损,多数是由于阀芯与密封面设计之前有杂物,或者是由于没有关闭系统状态的不严密,引起不同介质的高速冲刷所致。


3、流阻不同


当闸阀完全开启时,整个流道是直的,介质操作的压力损失最小。与截止阀相比,闸阀的主要优点是流体流动阻力小。普通闸阀的流阻系数约为0.08ー0.12,普通截止阀的流阻系数约为3.5ー4.5。


在整个行程的流动阻力截流阀是巨大的,不平衡力大,所需的驱动力或转矩相应地大得多。但它是适合用作流体调节油门。对于所述介质的高速流动,闸板在局部开启状况下,可能会导致阀的振动,可能会损坏闸板和阀座的密封面。


4、流向不同


截止阀在安装时,介质我们可以从阀芯的下方开始进入和从上方进入两种不同方式。介质从阀芯的下方人员进入的优点是当阀门自动关闭时盘根不受压力,可以通过延长盘根的使用寿命,并可以在阀前管道承压的情况下,进行及时更换盘根的工作。介质从阀芯的下方进入的缺点是阀门的驱动系统转矩影响较大,约为基础上方直接进入的 1.05~1.08 倍,阀杆受的轴向力大,阀杆容易产生弯曲。为此,介质从下方就是进入方式,一般只适用于小口径截止阀(DN50 以下),那么DN200 以上的截止阀都选用一种介质从上方不断流入的方式。


电动截止阀一般采用上方介质流入的方式。 介质从顶部进入与下方入口的方式相反。 和闸阀的流向,而闸阀的流向,从两方进入效果都一样。


与闸阀相比,截止阀具有结构简单、密封性能好、制造维修方便、液体阻力大,启闭力大等优点。

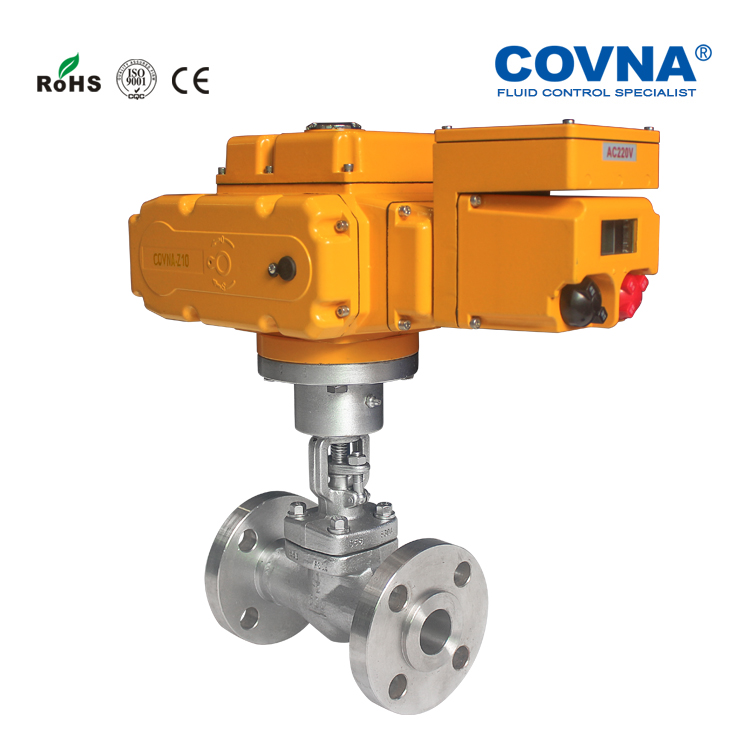

电动闸阀和电动截止阀还傻傻分不清?老师傅为你解答谜底

5、维护流程不同


电动闸阀的维修,是不适合于现场作业的,但是截止阀的阀座和阀瓣,可在线更换,而无需更换整个阀,在较小的通道中,当要求有较好的关断密封性时,多采用截止阀;在蒸汽通过管道和大直径的给水设计管道中,由于工作流体流动阻力以及一般流体阻力相对较小,则采用闸阀。
