电动执行器的选型和使用注意事项

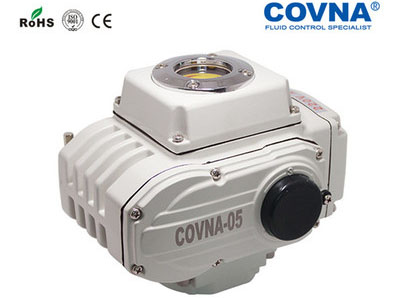

  电动执行器是电动阀门的控制设备,该设备由电力来驱动,其运动过程可由行程、转矩或轴向推力的大小来控制。因为电动阀执行器应有的工作特性和利用率取决于阀门的种类、装置的工作规范及阀门在管线或设备上的位置。所以掌握电动阀执行器正确的选择,考虑防止超负荷的发生就成为至关重要的一环。


  电动阀门执行器的选择要考虑:

  1.操作力矩:操作力矩是选择电动阀执行器的最主要的参数。电动执行器的输出力矩应为阀门操作最大力矩的1.2~1.5倍。

  2.操作推力:电动阀执行器的主机结构有两种,一种是不配置推力盘的,此时直接输出力矩;另一种是配置有推力盘的,此时输出力矩通过推力盘中的阀杆螺母转换为输出推力。

  3.输出轴转动圈数:电动阀执行器输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关,按M=H/ZS计算(式中:M为电动执行器应满足的总转动圈数;H为阀门的开启高度,mm;S为阀杆传动螺纹的螺距,mm;Z为阀杆螺纹头数。

  4.阀杆直径:对于多回转类的明杆阀门来说,如果电动执行器允许通过的最大阀杆直径不能通过所配阀门的阀杆,便不能组装成电动阀门。所以说,电动执行器空心输出轴的内径一定要大于明杆阀门的阀杆外径。对于部分回转阀门以及多回转阀门中的暗杆阀门,虽不用考虑阀杆直径的通过问题,但在选配时亦应充分考虑阀杆直径与键槽的尺寸,使组装后能正常工作。

  5.输出转速:阀门的启、闭速度快,易产生水击现象。因此,应根据不同的使用条件,选择恰当的启、闭速度。

  6.安装、连接方式:电动执行器的安装方式有垂直安装、水平安装、落地安装;连接方式为:有推力盘;阀杆通过(明杆多回转阀门);暗杆多回转;无推力盘;阀杆不通过;部分回转电动执行器的用途很广,是实现阀门程控、自控和遥控不可缺少的设备,其主要用在闭路阀门上。但不能忽视电动阀执行器的特殊要求——一定要能够限定转矩或轴向力。

  通常电动阀执行器采用限制转矩的连轴器,当电动执行器的规格确定之后,其控制转矩也确定了。当其在预先确定的时间内运行时,电机一般不会超负荷。但如出现下列情况便可使其超负荷:

  1.电源电压低,得不到所需的转矩,使电机停止转动。

  2.错误地调定了转矩限制机构,使其大于停止的转矩,而造成连续产生过大的转矩,使电机停止转动。

  3.如点动那样断续使用,产生的热量积蓄起来,超过了电机的容许温升值。

  4.因某种原因转矩限制机构电路发生故障,使转矩过大。

  5.使用环境温度过高,相对地使电机的热容量下降。以上是出现超负荷的一些原因,对于这些原因产生的电机过热现象应预先考虑到,并采取措施,防止过热。过去对电机进行保护的办法是使用熔断器、过流继电器、热继电器、恒温器等,但这些办法也都各有利弊,对于电动执行器这种变负荷的设备,绝对可靠的保护办法是没有的。

  因此一定要采取各种方法组合的方式。但由于每台电动执行器的负荷情况不同,难以提出一个统一的办法。但概括多数情况,也可以从中找到共同点。
