二位三通电磁阀中“位”和“通”分别指什么?

  不经常用电磁阀的朋友肯定会对电磁阀中的“位”和“通”这个概念很是迷茫,其实也没有那么的难理解,“位”指的就是阀门的工作工作状态,“通”指的就是电磁阀的链接口,下面来给大家细说:

电磁阀

    阀芯的工作位置被称作“位”,阀芯有几个可切换的工作位置就成为几位阀,阀芯如果具有三个工作位置,那么这个阀就是三位阀。如果阀芯处于中间位置时,各出入口呈关闭状态,则被称为中间封闭式电磁阀。如果阀体的各输出口全与排气口接通,则为中间泄压阀,如果输出口都与输入口接通则称为中间加压式。“几位”就是看这个阀有几种工作状态,就可以说是几位,如有气动元件符号,在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。

  如果按照阀体的切换通口(包括输入口、输出口、排气口)的数量来分类,有两通阀、三通阀、四通阀、五通阀等。“几通”代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点),就是几通。

  电磁阀的“通”和“位”“通”和“位”是气动换向电磁阀的重要概念。不同的“通”和“位”构成了不同类型的气动换向电磁阀。通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。

  所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气咱相连的接口,不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通。

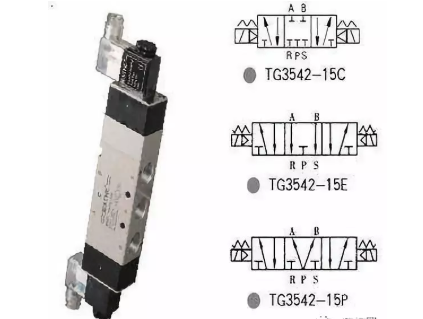

  图形符号的含义一般如下:

  (1)下图表示阀的工作位置,有几个方框就表示有几“位”;

  (2)下图内的箭头表示气路处于接通状态,但箭头方向不一定表示气体流动的实际方向;

  (3)下图内符号“┻”或“┳”表示该通路不通;

  (4)外部连接的接口数有几个,就表示几“通”。

气动电磁阀

    科威纳-联通全球,专注电磁阀门生产多年,了解更多的和气动电磁阀相关的资讯或产品,请访问科威纳工业自动化官网https://www.covna-valve.com
