气动薄膜调节阀的功能

发布日期:2022-04-20       来源:Zoey


1 、调节功能

1) 流量特性

流量特性是反映气动薄膜调节阀的开度与流量的变化关系,以适应不同的系统特性要求,如对流量调节系统反应速度快需对数特性;对温度调节系统反应速度慢,需直线流量特性。流量特性反映了气动薄膜调节阀的调节品质。

2) 可调范围R

可调范围反映气动薄膜调节阀可控制的流量范围,用R=Qmax:Qmin之比表示。R越大,调节流量的范围越宽,性能指标就越好。通常阀的R=30,好的阀,如V型球阀、全功能超轻型气动薄膜调节阀,R可达100~200。

3) 小开度工作性能

有些阀受到结构的限制,小开度工作性能差,产生启跳、振荡,R变得很小 (即Qmin很大),如双座阀、衬胶蝶阀。好的阀小开度应有微调功能,即可满足很小流量的调节,且工作又要求十分平衡,这类阀如V型球阀、偏心旋转阀、全功能超轻型气动薄膜调节阀。

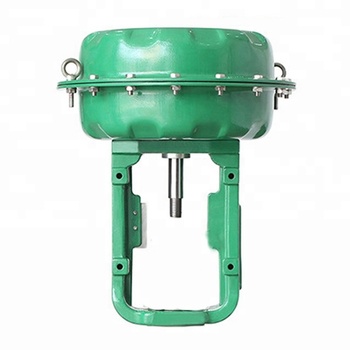

气动薄膜执行器

气动薄膜执行器

4) 流量系数Cv或Kv

流量系数表示通过流量的能力,同口径Kv值越大越好,尤其是球阀、蝶阀,它们的Cv/Kv值是单座阀、双座阀、套筒阀的2~3倍。

5) 调节速度

满足系统对阀动作的速度要求。

2 、切断功能

切断功能由阀的泄漏量指标来表示,切断通常指泄漏量小于0.001%,它反映阀的内在的质量。在阀的使用中,对国产阀泄漏量大的呼声反映很大。

3 、克服压差功能

它通常用阀关闭时的允许压差来表示,允许压差越大,此功能也就越好。如果考虑不周到,阀芯就会被压差顶开,造成阀关不到位,泄漏量超标。因此,保证阀切断就必须克服阀关闭时的工作压差。

4、 防堵功能

对不干净介质的调节或者即使是干净介质,管道中的焊渣等杂物都可能造成阀堵塞或被卡住,因此要求阀应有较好的防堵功能,使之正常调节。防堵性最好的是流路最简单的单座角阀和旋转类阀,如球阀、蝶阀、偏心阀;流路复杂的阀、上下衬套导向的阀,迷宫式多级降压阀易造成堵卡。

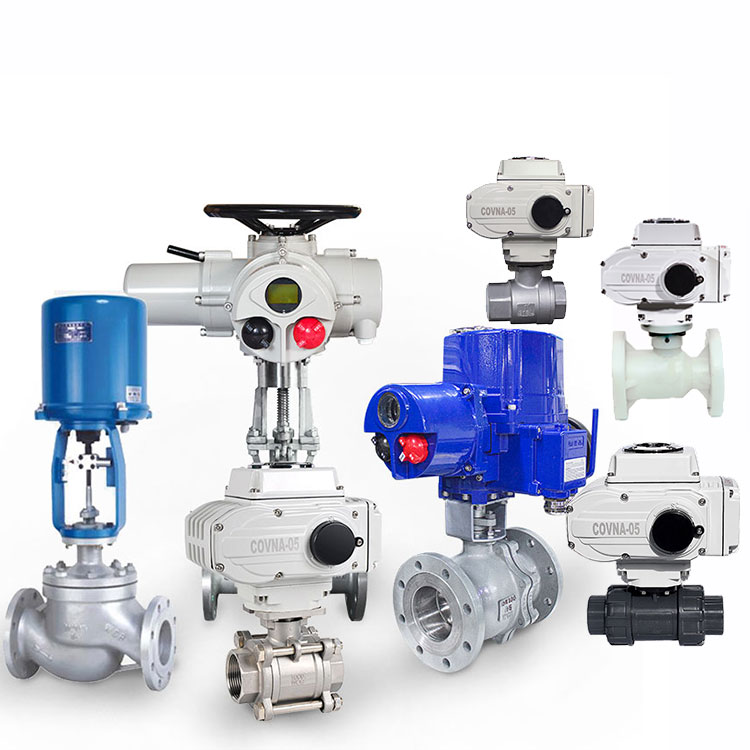

气动调节阀


5、 耐蚀功能

抵抗介质的腐蚀和冲蚀和气蚀,以提高阀的使用寿命。阀的腐蚀是由介质的化学性能引起的材质腐蚀问题,通常选用耐腐蚀的材料来解决;冲蚀是由高速流动的介质、含颗粒的 介质所致。解决的途径是选用耐磨的材料,如堆焊斯泰莱合金或碳化钨。气蚀则要在机构结构上采用反汽蚀措施,对高压阀、大压差工作的气动薄膜调节阀 要采用多级降压的形式。

6 、耐压功能

它反映阀的强度和安全指标,即介质不能通过密封处和阀体缺陷处向外渗漏。出厂时通常用1.5倍公称压力作试验来检验。对高压介质最好是采用锻件结构;铸铁阀的耐压强度是最低的,通常应选铸钢阀。

7 、耐温功能

满足不同温度条件下阀的强度和性能,温度的较大变化会使阀体材质的强度降低,因此阀必须满足介质的温度变化范围的要求,使阀在工作温度下有较好的强度和安全保证。

8 、外观和重量

反映阀的外观质量且要求仪表化、轻型化、小型化。其重量应越轻越好,以方便使用,如起吊、安装、维护等。


×
