【手动球阀】型号编制表|手动球阀型号表示方法

手动球阀规格型号|手动球阀型号表示方法|手动球阀型号编制表示主要分成七个重要组成元素：阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。 下面我就来分解说明一下。

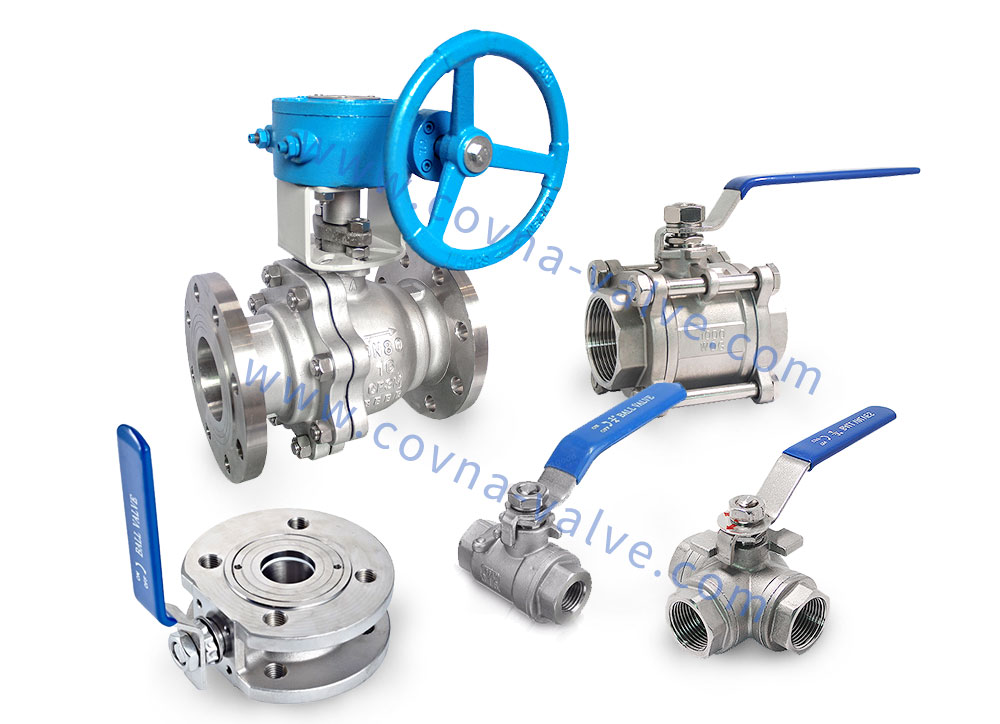

1、手动球阀规格型号代号：手动球阀-Q

如果Q前面还有代号就是手动球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式；

 2、手动球阀传动方式代号：常用方式有

传动方式蜗轮气动电动手柄手轮代号369无代号

 3、手动球阀连接方式代号：

连接方式内螺纹法兰焊接对夹卡箍卡套代号146789

 4、手动球阀结构形式代号：

结构形式代号结构形式代号浮 动 球直通流道1固 定 球直通流道7Y形三通流道2四通流道6L形三通流道4T形三通流道8T形三通流道5L形三通流道9——半球直通0

 5、手动球阀密封材质代号：

材料巴氏合金搪渗氮钢18-8系不锈钢氟塑料玻璃Cr13不锈钢衬胶蒙乃尔合金代号BCDEFGHJM材料尼龙塑料蒙乃尔衬铅Mo2Ti不锈钢塑料铜合金橡胶硬质合金阀体直接加工代号NPQRSTXYW 6、手动球阀公称压力数值用阿拉伯数字直接表示，它是MPa的10倍。举例说明：Q41F-16C 这里的16表示压力为16公斤（16Mpa）zui大可到64Mpa；如果是150LB表示美标磅级压力，zui大耐压等级可达2500LB（150LB=16MPA/300LB=25-40mpa/400LB=64mpa/600LB=10mpa）；

 7、手动球阀阀体材料代号：

阀体材料碳钢18-8系不锈钢Mo2Ti系不锈钢铬钼钢灰铸铁塑料代号CPRIZS阀体材料球墨铸铁铜及铜合金代号QT

终上所述大家应该有个大致的了解，为了能具体分析，现举例说明一下。手动球阀一般分为浮动手动球阀和固定手动球阀。浮动手动球阀的型号可以写成Q41F（其中：Q就是手动球阀的球的Qiu拼音首字，4为法兰连接，1为结构形式为浮动，F为密封面的材质为PTFE即聚四氟乙烯俗称四氟），固定手动球阀的型号可以写成Q47F（其中：Q就是手动球阀的球的Qiu拼音首字，4为法兰连接，7为结构形式为固定，F为密封面的材质为PTFE即聚四氟乙烯俗称四氟）。这两个表示都是手动的。如果上面要加涡轮传动，那么型号就是Q341F和Q347F（所以数字3就是涡轮传动的意思）。

1、浮动手动球阀一般从口径DN15到DN250。固定手动球阀一般从DN50开始。归纳起来就是，小口径用浮动手动球阀，大口径用固定手动球阀。

2、从外观上说固定手动球阀的底部比浮动手动球阀多了一个下阀杆支架。

3、阀体材质浮动手动球阀跟固定手动球阀没有区别。材质可以根据要求提供。

手动球阀编制举例：

1、低温手动球阀DQ41H-16P表示：D低温、Q手动球阀、4法兰连接、1浮动直通流道、H表示不锈钢、16压力为16公斤、P阀体为18-8系不锈钢；

2、气动手动球阀Q645F-25C表示：Q手动球阀、6气动驱动、4法兰式、5T型三通流道、F氟塑料、25压力二十五公斤、C铸钢。

常见的手动球阀型号有：

V型手动球阀：VQ40F、VQ640F、VQ940F、VQ641H、VQ941H、VQ70F、VQ670F、VQ970F、VQ71H、VQ671H、VQ971H；

保温手动球阀：BQ41F、BQ641F、BQ941F；

不锈钢手动球阀：Q41F、Q641F、Q941F、Q41H、Q641H、Q941H;

衬氟手动球阀：Q41F46、Q641F46、Q941F46；

低温手动球阀：DQ41F、DQ41H、DQ41Y;

对夹式手动球阀：Q71F、Q671F、Q971F、Q71H、Q671H、Q971H、

高温手动球阀：Q41M、Q641M、Q941M、Q41PPL、Q641PPL、Q941PPL、

固定手动球阀：Q347F、Q647F、Q947F、Q347H、Q647H、Q947H、Q347W、Q647W、Q947W;

涡轮手动球阀：Q341F、Q341H、Q341W、Q341Y;

焊接手动球阀：Q61F、Q361F、Q61H、Q661F、Q661H、Q961F、Q961H;

偏心半手动球阀：Q340F、Q640F、Q940F、Q340H、Q640H、Q940H、Q340Y、Q640Y、Q940Y；

上装式手动球阀：SQ340F、SQ940F、SQ340H、SQ940H、SQ347H、SQ647H、SQ947H、DYQ340F、DYQ640F、DYQ940F；

三通手动球阀：Q44F、Q45F、Q44H、Q45H、Q644F、Q645F、Q644H、Q645H、Q944F、Q945F、Q944H、Q945H;

四通手动球阀：Q46F、Q46H、Q646F、Q646H、Q946F、Q946H。
