电动蝶阀安装步骤(图文详解)

发布日期:2021-11-17       来源:Zoey

一、电动蝶阀安装前的准备


  注:1、开箱后阀门要及时安装,请勿随意松动阀门上的任何紧固螺钉或螺母;

  2、电动蝶阀可以安装在任意角度的管道上,为了维护方便建议不要倒置安装。

  3、蝶阀法兰盘在安装时必须确保法兰面和密封橡胶对中,螺钉均匀拧紧,密封面必须贴合完整;如果出现螺钉拧紧力度不均匀会出现橡胶凸起卡住蝶板,或顶住蝶板造成阀杆处泄漏。



二、电动蝶阀安装步骤

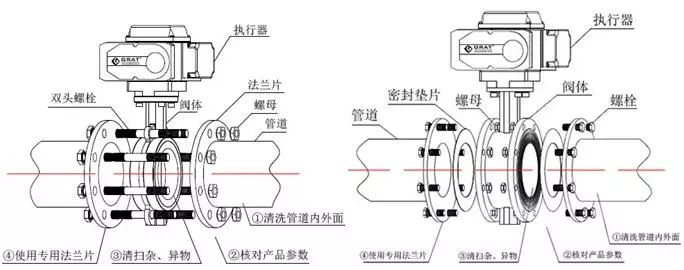

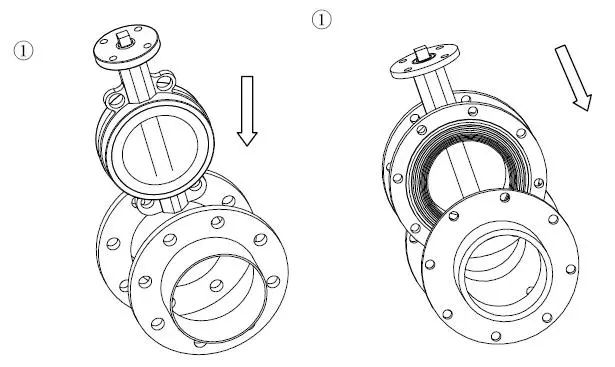

  1、将阀门放置于预安装的两片法兰之间(法兰蝶阀需预两端垫片位置);

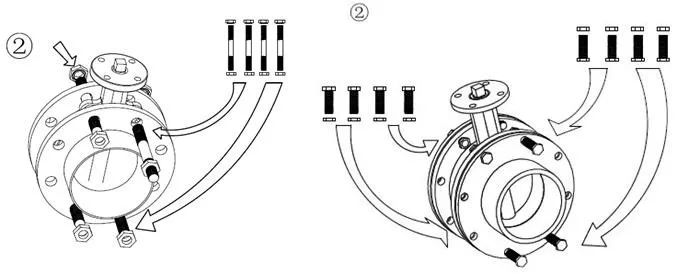

  2、按图示将两端螺栓螺母分别轻轻插入两端对应的法兰孔(法兰式蝶阀需调整垫片位置),将螺母稍加拧紧以校正法兰面的平面度;

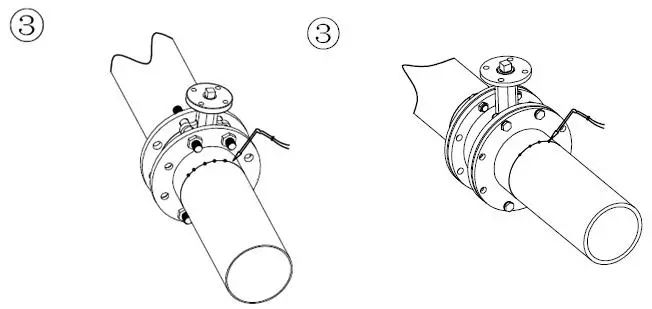

  3、将法兰利用点焊固定于管道上;

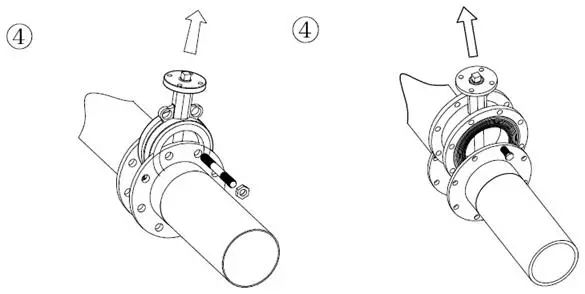

  4、将阀门移出;

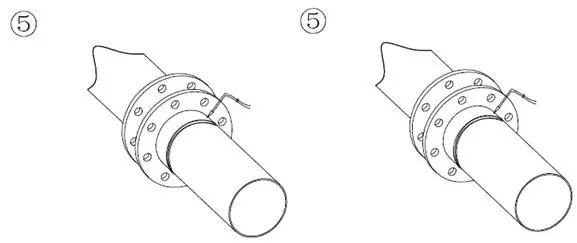

  5、将法兰完全焊接固定在管道上;

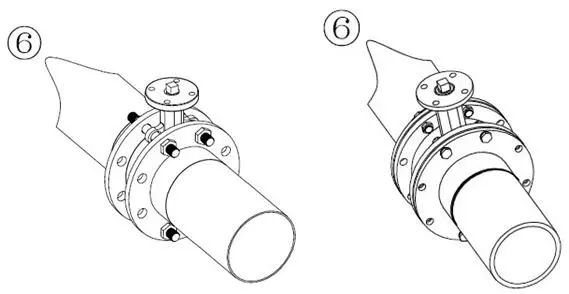

  6、待焊口冷却后再安装阀门,保证阀门在法兰中有足够活动空间以防止阀门被损坏,并保证蝶板有一定的开度(法兰蝶阀需加密封垫);校正阀门位置并将所有螺栓拧紧,(注意不要拧得过紧);将阀门打开,保证阀板能自由开闭,然后使阀板轻微开启;

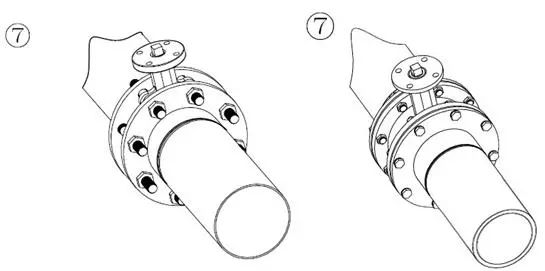

  7、交叉均衡将所有螺母拧紧;


  8、再次确认阀门能自由开闭,注意:确认蝶板没有碰到管道。

  注:电动蝶阀出厂时已将控制机构的启闭行程调好,为防止电源接通时方向搞错,用户在接通电源前,要先手动启开到一半(50%)位置,再按电动开关,检查开关,检查指示盘方向阀门开启方向即可。


×
