电动蝶阀220V接线图

电动蝶阀是一种以电能作为驱动力来驱动阀门的执行设备，以其体积小，重量轻，性能可靠，配套简单等优点，广泛应用于食品、环保、轻工、石油、化工等工业系统领域，常被作为管道系统的切断之用，近几年来也被用于调节使用，通过接收工业自动化控制系统的4~20mA信号来精确控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。

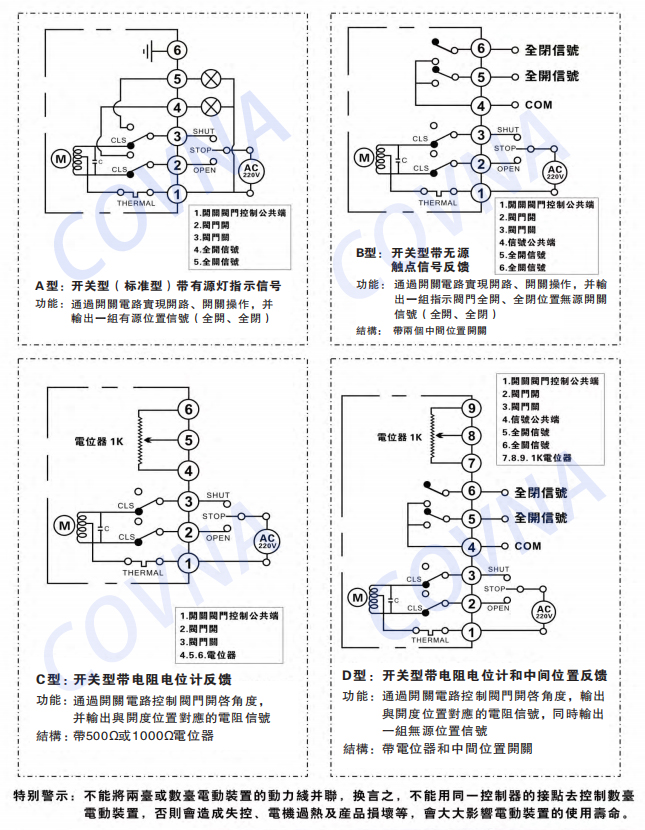

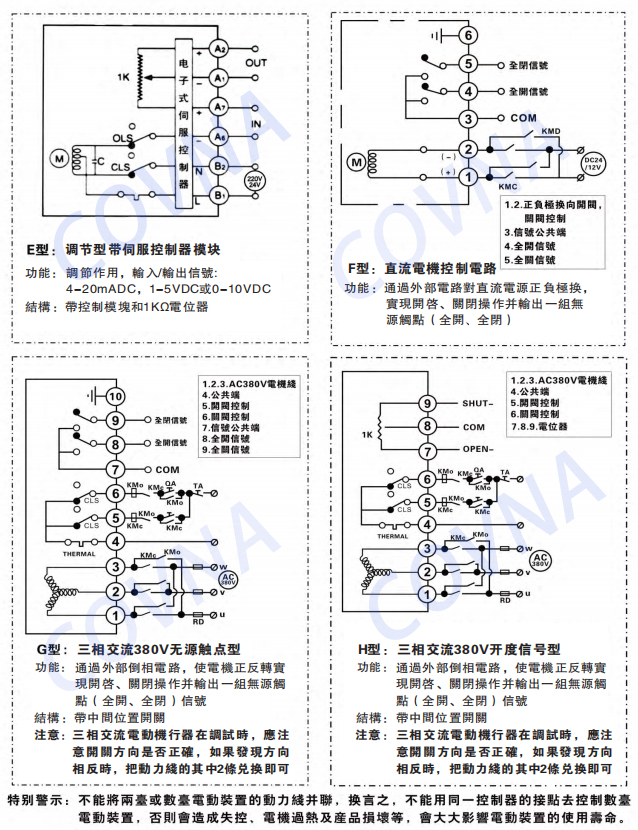

电动蝶阀采用不同的控制方式，可满足各种不同工况的使用要求，它不仅可以实现开关作用，还可以实现阀位调节功能，且附带手动控制装置，一旦出现电源故障，可临时用手动操作，不至于影响使用。对于它们不同的接线方式，本司特为广大用户以最常见的（AC220V）为例，做个简单描述以做为参考！

注意：以上线路图仅供参考，实际以产品附带电路图为准。另，每个厂家的电动装置均不一样，接线方式也都不尽相同，请勿以此为标准去执行操作，若产生一系列问题及发生相关事故，本公司概不负责，还望悉知！
